久久精品日日躁夜夜躁欧美,亚洲日韩片无码中文字幕,亚洲欧美日韩在线一区,亚洲综合最新无码专区

常州精密鋼管博客網

?中心疏松引起的棒料剪切面裂紋

中心疏松引起的棒料剪切面裂紋




情況說明

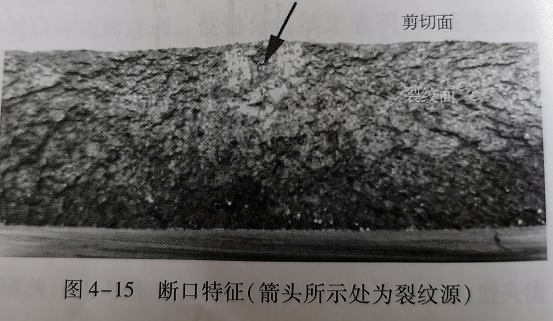

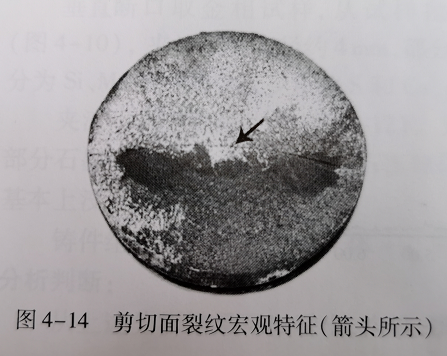

       規格為中130mm的45號A型管帽棒料,經305℃預熱處理后進行橫向剪切,剪切后的棒料放置一段時間后,剪切面上出現裂紋,宏觀特征見圖4-14,裂紋穿過剪切面中心,將剪切面分為近似相等的兩半,剪切面四周未見異常損傷。裂紋沿棒料的縱向擴展,其深度約7mm,預切割后將此裂紋掰開,裂紋面上有明顯的放射狀條紋,根據條紋的走向判斷,裂紋起源于圓棒中心靠近剪切面的部位,如圖4-15箭頭所示。



微觀特征

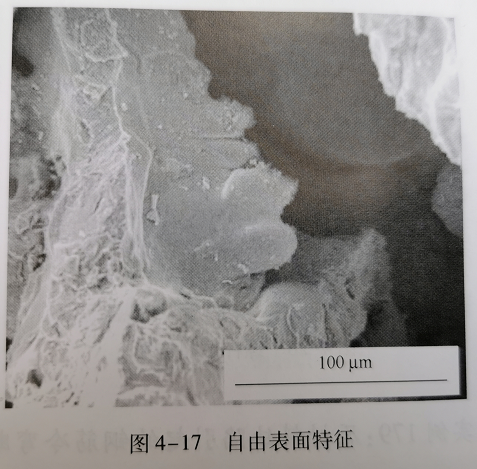

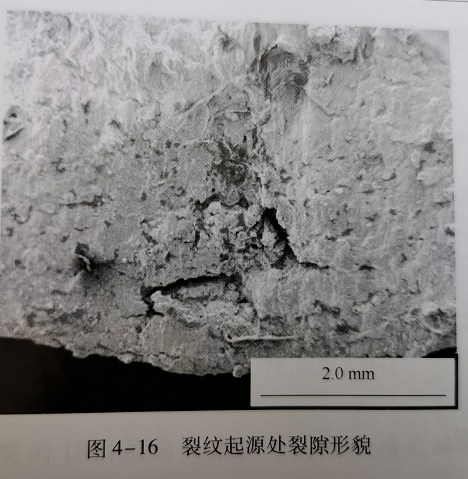

      用掃描電鏡對圖4-15箭頭所指的裂源區進行斷口觀察:該區域有兩條明顯的裂隙(圖4-16),裂隙內有自由表面特征(圖4-17),開裂面的擴展區域為穿晶解理特征。

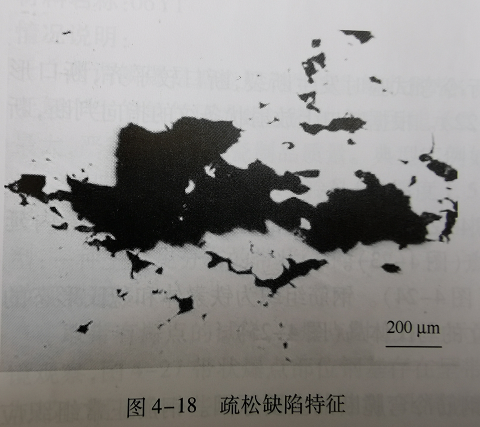

      將圖4-15所示的裂紋面磨制成金相磨面觀察,原棒中心部位有大量的疏松缺陷,裂源處的疏松缺陷聚集,且連接成串,最大的一處缺陷尺寸約1.4mmx0.4mm,見圖4-18

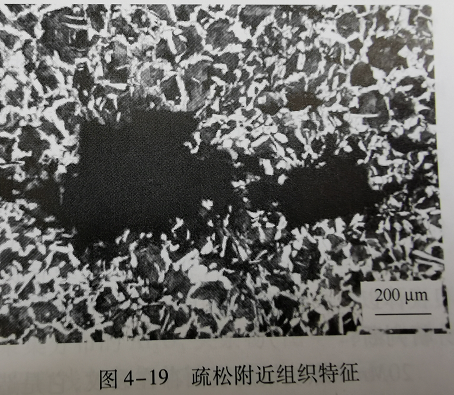

      試樣經硝酸酒精試劑浸蝕后,疏松附近組織與正常部位相同,均為珠光體+鐵素體,見圖4-19。



分析判斷




上述觀察結果表明,45號A型管帽圓棒中心存在粗大且聚集的疏松缺陷,該缺陷降低了局部的塑性,在剪切應力作用下,起源于疏松缺陷處的裂紋迅速擴展,最終在剪切面上形成圖4-14所示的裂紋缺陷。

—End—

文章來源:《鋼鐵產品缺陷與失效實例分析圖譜

相關文章:

鋼材的中心疏松(center porosity)

13種高速鋼鍛造裂紋解析,看完成專家!!!!

圖片加載中...
? 請關注 微信公眾號: steeltuber.
 轉載請保留鏈接: http://www.bjjrgk.com/Steel-Knowledge/1621753383.html
(本平臺"常州精密鋼管博客網"的部分圖文來自網絡轉載,轉載目的在于傳遞更多技術信息。我們尊重原創,版權歸原作者所有,若未能找到作者和出處望請諒解,敬請聯系主編微信號:steel_tube,進行刪除或付稿費,多謝!)
搜索本站鋼鐵技術
★↓在此搜索查找鋼鐵材料知識↓★↘

互聯網 www.bjjrgk.com


鋼鐵行業熱點文章推薦

常州精密鋼管博客網主辦單位:
常州仁成金屬制品有限公司 是 專業的 精密鋼管 生產廠家,汽車鋼管,電機殼鋼管 生產單位。


常州精密鋼管博客網推薦您訪問:

常州精密鋼管博客網
(常州仁成金屬鋼管制品生產廠家博客網站)
www.bjjrgk.com?2006-2021
蘇ICP備08003692號

【關于本站】【提問】網站地圖【搜索】【知識星球】電腦端

主站蜘蛛池模板: a∨天堂亚洲区无码先锋影音 | 亚洲真人无码永久在线| 色哟哟在线视频精品一区| 在线观看免费网页欧美成| 中文丝袜人妻一区二区| 国产精品无码久久综合网| 亚洲精品国偷拍自产在线麻豆| 少妇高清精品毛片在线视频| 国产成人理论无码电影网| 国产精品国产av片国产| 337p日本大胆欧美裸体艺术| 久久性色av亚洲电影| 欧美 偷窥 清纯 综合图区| 国产99在线 | 欧美| 亚洲永久精品ww47| 国产成人久久av免费看| 亚洲图片日本视频免费| 国产未成女一区二区| 欧美性白人极品1819hd| 亚洲国产成人精品无码区一本| 国产av明星换脸精品网站| 国产成人精品日本亚洲77上位| 欧美日韩一区二区三区自拍 | 日韩精品一区二区大桥未久| 久久久综合九色综合| av无码一区二区二三区1区6区 | 久久大香线蕉国产精品免费| 国产成人一卡2卡3卡四卡视频| 久久人人爽爽人人爽人人片av| 亚洲女线av影视宅男宅女天堂| 性史性农村dvd毛片| 久久久久久久久久久久| 国产精品厕所| 特级毛片a片久久久久久| 无遮挡18禁啪啪免费观看| 久久久综合九色合综| 无码国产欧美一区二区三区不卡| 青青草国产精品欧美成人| 国产午夜激无码av毛片| 亚洲欧美在线综合图区| 四虎成人久久精品无码|
