TZM，即Ti-Zr-Mo——鈦鋯鉬合金，是一種廣泛應(yīng)用的鉬基高溫合金。TZM合金的熔點為2617℃，沸點為4612℃，密度為10.22 g/cm3。
? 常用制備方法
? 電弧熔化-鑄造法
用電弧將純鉬熔化后，按重量百分比添加一定量的Ti、Zr等合金元素，然后用常規(guī)鑄造的方法得到TZM合金。
? 粉末冶金法
高純鉬粉與TiH2粉、ZrH2粉及石墨粉，按比例均勻混合后，經(jīng)等靜壓成型，然后在保護(hù)氣氛下高溫?zé)Y(jié)，得到TZM坯料。坯料再經(jīng)過高溫?zé)彳垼ㄥ懺欤邷赝嘶穑袦責(zé)彳垼ㄥ懺欤袦赝嘶鹣龖?yīng)力，然后溫軋（溫鍛），最后得到TZM成品料。
? 標(biāo)準(zhǔn)對照
中國 | YS/T 660-2007 GB/T 17792-2014 GB/T 3816-2017 | TZM |
美國 | ASTM B386-2003 ASTM B387-2010 | 363，364 |
? 成分規(guī)范（%）
牌號 | TZM | 363 | 364 |
Ti | 0.40～0.55 | 0.40～0.55 | 0.40～0.55 |
Zr | 0.06～0.12 | 0.06～0.12 | 0.06～0.12 |
Mo | 余量 | 余量 | 余量 |
C | 0.01～0.04 | 0.01～0.03 | 0.01～0.04 |
Fe | ≤0.010 | ≤0.010 | ≤0.010 |
Ni | ≤0.005 | ≤0.002 | ≤0.005 |
Si | ≤0.005 | ≤0.010 | ≤0.005 |
N | ≤0.003 | ≤0.002 | ≤0.002 |
O | ≤0.080 | ≤0.003 | ≤0.030 |
B | （0.02） | — | — |
? 性能特點
TZM合金具有熔點高，強(qiáng)度大，彈性模量高，線膨脹系數(shù)小，蒸汽壓低，導(dǎo)電導(dǎo)熱性好，抗蝕性強(qiáng)的特點；在高于1000℃的環(huán)境中，TZM具有極好的抗熱震性能以及耐熱疲勞性能。

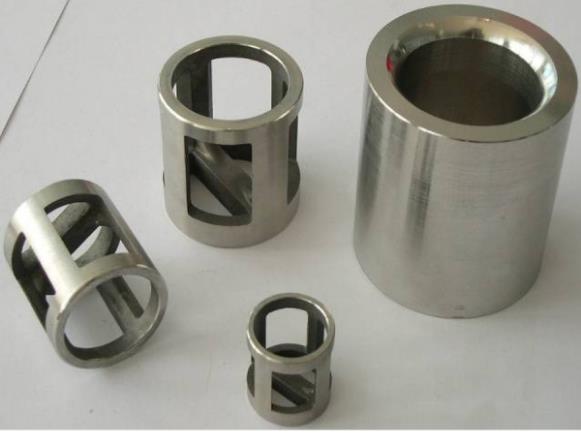

? 應(yīng)用場合
由于優(yōu)良的高溫強(qiáng)度、低溫延性和良好的可焊接性能，TZM合金在工業(yè)中被大量用于加工高溫結(jié)構(gòu)材料和模具材料等，又因其高熔點、小線膨脹系數(shù)、低蒸氣壓、良好導(dǎo)電導(dǎo)熱性能等特點，被大量應(yīng)用于航天、軍工和高溫結(jié)構(gòu)材料等方面。
| |
|
? 請關(guān)注 微信公眾號: steeltuber. 轉(zhuǎn)載請保留鏈接: http://www.bjjrgk.com/Steel-Knowledge/1604735227.html
|
