久久精品日日躁夜夜躁欧美,亚洲日韩片无码中文字幕,亚洲欧美日韩在线一区,亚洲综合最新无码专区

常州精密鋼管博客網

低碳合金鋼板件件滲碳淬火及變形研究

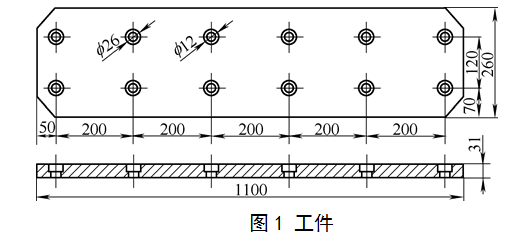

我廠為寶鋼5m軋機生產的滑板,材質為20CrMnTi,尺寸如圖1所示。


工件化學成分如附表所示。

工件成分表



該產品技術要求為單面滲碳,層深1.5~2mm。單面淬火,硬度為54~62HRC,共16件。工件來我廠的原始狀態為正回火后硬度210HBW,經滲碳,滲層深為2.15mm,淬火面留0.4mm磨量。到我廠來淬回火。


1.原熱處理工藝

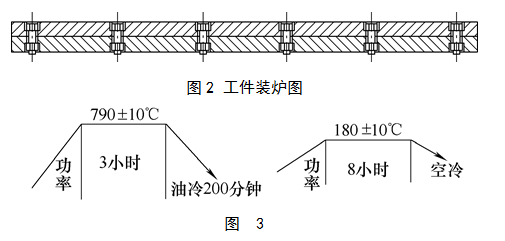

為防止工件變形,我們將工件每兩件用螺栓把合在一起,淬火面朝外。如圖2工件立裝在料盤上,在臺車爐上進行熱處理,工藝如圖3所示。

經熱處理后,交檢硬度為37~40HRC,工件變形1~1.5mm。產品質量不合格,需要返修。


2.原因分析


經分析認為,我廠淬火油已使用了30年以上,雖然補充了一定數量,但其冷卻能力已大大下降。另外,臺車爐淬火其天車非淬火天車,在出爐到入油時間過長,兩工件把合在一起,截面積過大,且工件裝在料盤上,也影響工件冷卻速度,導致工件未完全淬上火。而變形問題是由于在高溫膨脹和淬火冷卻過程中,組織轉變不同,導致工件變形嚴重,把合的螺栓在高溫膨脹拉長,淬火后未能將工件完全把死所導致的。


3.新工藝制定及實施

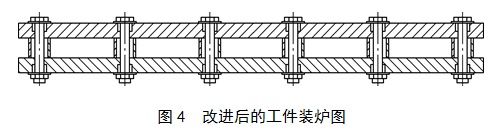

針對這種情況,我們改變了工藝,首先我們改進了工件把合的方法,在兩工件間用套筒將其隔開,再把工件把合,減小淬火的截面積。如圖4所示。

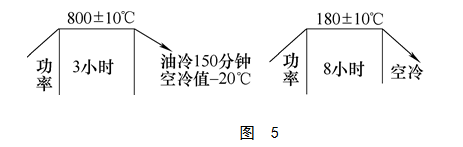

另外,將工件轉至井式爐進行熱處理,因為沒有料盤,兩工件分開,且井式爐天車為淬火天車,工件的冷卻速度大大提高,再降低終冷反應溫度,使其得到淬火馬氏體。針對變形問題,我們在其淬火后,工件未入爐時,將把合工件的螺栓全部從新擰緊后,入爐回火。具體工藝如圖5所示。

工藝執行后,對工件交檢結果如下:硬度為55~61HRC,工件變形≤0.3mm。


4.結語


20CrMnTi厚板類產品,經滲碳后淬火,對冷卻速度要求很高,如果冷卻速度不夠則得不到淬火馬氏體,可以通過減少淬火過程中空冷時間及深冷來達到淬火目的,得到淬火馬氏體,而達到硬度要求。而變形問題可以通過對工件的把合,減小因熱應力、特別是因化學成分不同,組織轉變不同導致工件產生的變形,淬火冷卻后對螺栓重新擰緊,是因為淬火后,螺栓和螺母因熱脹冷縮導致的把合不緊,對螺栓重新擰緊,矯正了淬火后變形的工件,經回火消除了各種應力,解決了淬火后產生變形的工件。

作者:張崇輝

單位:中國第一重型機械股份公司軋輥電站事業部

來源:《金屬加工(熱加工)》雜志

(本平臺"常州精密鋼管博客網"的部分圖文來自網絡轉載,轉載目的在于傳遞更多技術信息。我們尊重原創,版權歸原作者所有,若未能找到作者和出處望請諒解,敬請聯系主編微信號:steel_tube,進行刪除或付稿費,多謝!)
搜索本站鋼鐵技術
★↓在此搜索查找鋼鐵材料知識↓★↘

互聯網 www.bjjrgk.com


鋼鐵行業熱點文章推薦

常州精密鋼管博客網主辦單位:
常州仁成金屬制品有限公司 是 專業的 精密鋼管 生產廠家,汽車鋼管,電機殼鋼管 生產單位。


常州精密鋼管博客網推薦您訪問:

常州精密鋼管博客網
(常州仁成金屬鋼管制品生產廠家博客網站)
www.bjjrgk.com?2006-2021
蘇ICP備08003692號

【關于本站】【提問】網站地圖【搜索】【知識星球】電腦端

主站蜘蛛池模板: 亚洲人成色77777在线观看大战 | 亚洲gv天堂gv无码男同| 国产精品户外野外| 国产成人亚洲综合无码| 人妻熟女一区二区aⅴ林晓雪| 亚洲成l人在线观看线路| 亚洲日本中文字幕在线四区| 午夜理论无码片在线观看免费| 日本丰滿岳乱DVD| 日韩欧美激情兽交| 色偷偷亚洲男人的天堂| 秋霞午夜| 天海翼一区二区三区高清在线| 激情五月亚洲综合图区| 色综合久久蜜芽国产精品| 亚洲综合色区在线播放2019| 国产女人高潮叫床视频| 日韩人妻无码精品系列| 欧美乱码伦视频免费| 四十如虎的丰满熟妇啪啪| 亚洲第一无码专区天堂| 国产精品人妻一区夜夜爱| 欧美另类人妻制服丝袜| 久久国产精品人妻一区二区| 亚洲youwu永久无码精品| www.99热| 久久精品国产视频在热| 国产成人免费无码视频在线观看| 99久久国产综合精品麻豆| 亚洲色欲色欲77777小说网站| 一二三四区无产乱码1000集 | 日本高清在线一区至六区不卡视频| 久久九九久精品国产免费直播| 亚洲精品国产品国语原创| 久久99热这里只有精品66| 性一交一乱一乱一视频| 国产成人无码免费视频麻豆| 国产亚洲视频在线观看网址| 成人午夜无码专区性视频性视频| 人禽无码视频在线观看| 青青青青久久精品国产|
