熱軋和熱處理過(guò)程中，鋼的表面容易脫碳，脫碳以后其很多性能會(huì)受到影響，本期主要介紹鋼脫碳知識(shí)。
當(dāng)鋼被加熱到高溫時(shí)，表面層與周?chē)諝庵醒醴磻?yīng)，因而引起氧化和脫碳。
鋼材熱處理
氧化是一種現(xiàn)象，在氧化過(guò)程中，基體金屬與周?chē)諝庵械难醴磻?yīng)產(chǎn)生氧化膜，如氧化進(jìn)一步發(fā)生，氧化物就會(huì)從金屬表層剝落下來(lái)。一般來(lái)說(shuō)，隨著加熱溫度的上升以及加熱時(shí)間的增加，氧化層的厚度會(huì)顯著增加。
熱軋鋼坯過(guò)程會(huì)產(chǎn)生氧化
脫碳是一種常見(jiàn)的現(xiàn)象，鋼中的碳與空氣中的氧、二氧化碳和氫氣反應(yīng)，產(chǎn)生一氧化碳或甲烷，導(dǎo)致表層金屬中的碳逃逸，這就減少了表層金屬中的碳含量。這里需要注意一點(diǎn)，只有當(dāng)碳氧化的速度小于表層金屬氧化的速度，才會(huì)發(fā)生脫碳現(xiàn)象。

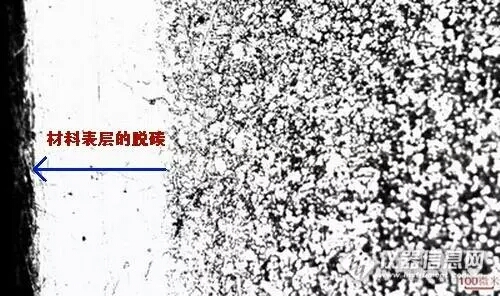

鋼表面脫碳層
最常見(jiàn)的情況是，氧化和脫碳同時(shí)發(fā)生，當(dāng)氧化的速度大于脫碳的速度時(shí)，表面只會(huì)發(fā)生氧化而不會(huì)發(fā)生脫碳，即在氧化物下面不會(huì)觀察到脫碳層。實(shí)際上，脫碳的速度通常大于氧化的速度，所以氧化物層和脫碳層經(jīng)常同時(shí)存在。
當(dāng)脫碳發(fā)生在A3溫度以上時(shí)，脫碳層深，碳含量在脫碳層中變化趨勢(shì)較緩。當(dāng)脫碳發(fā)生在A3溫度以下時(shí)，脫碳層淺，碳含量在脫碳層中變化較為劇烈。

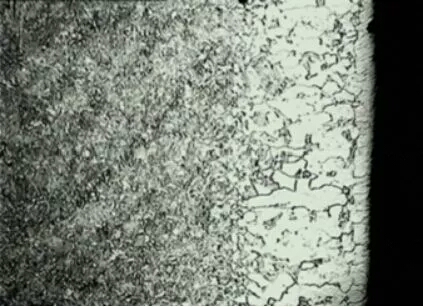

調(diào)質(zhì)鋼表面脫碳層
Cr可以降低碳的擴(kuò)散速度，在金屬表面形成致密的氧化膜層抑制氧的滲透。Si、W、Mo會(huì)加大脫碳，如果含有較多上述元素，在熱軋和熱處理過(guò)程中，應(yīng)十分關(guān)注脫碳問(wèn)題。
鋼表面脫碳層，白色為鐵素體，碳在晶界擴(kuò)散速度更快晶界脫碳更為顯著
如何解決脫碳問(wèn)題呢？通常采用的方法是氣體保護(hù)，如采用干燥的氮?dú)饣蚋缓細(xì)怏w也可以達(dá)到抑制脫碳的目的。
來(lái)源：金屬材料科學(xué)與技術(shù)
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://www.bjjrgk.com/Steel-Knowledge/qxgzrzhrclgczdttjzyfhff.html
|
