42CrMo鋼屬于超高強(qiáng)度鋼，具有高強(qiáng)度和韌性，淬透性也較好，調(diào)質(zhì)處理后有較高的疲勞極限和抗多次沖擊能力，低溫沖擊韌性良好。該鋼適宜制造要求一定強(qiáng)度和韌性的大、中型塑料模具。
其對應(yīng)國際標(biāo)準(zhǔn)組織牌號:42CrMo4
對應(yīng)日本牌號：SCM440
對應(yīng)德國牌號：42CrMo4 或1.7225
近似對應(yīng)美國牌號：4140或G41400
應(yīng)用范圍
淬透性高，強(qiáng)度高，韌性好，淬火時變形小，高溫時有高的蠕變強(qiáng)度和持久強(qiáng)度。用于制造要求較35CrMo鋼強(qiáng)度更高和調(diào)質(zhì)截面更大的鍛件，如機(jī)車牽引用的大齒輪、增壓器傳動齒輪、壓力容器齒輪、后軸、受載荷極大的連桿及彈簧夾，也可用于 2000m以下石油深井鉆桿接頭與打撈工具，并且可以用于折彎機(jī)的模具等。
化學(xué)成份
碳 C ：0.38～0.45%
硅 Si：0.17～0.37%
錳 Mn：0.50～0.80%
硫 S ：允許殘余含量≤0.035%
磷 P ：允許殘余含量≤0.035%
鉻 Cr：0.90～1.20%
鎳 Ni：允許殘余含量≤0.030%
銅 Cu：允許殘余含量≤0.030%
鉬 Mo：0.15～0.25%
力學(xué)性能
編抗拉強(qiáng)度σb (MPa)：≥1080(110)
屈服強(qiáng)度 σs (MPa)：≥930(95)
伸長率 δ5 (%)：≥12
斷面收縮率ψ (%)：≥45
沖擊功 Akv (J)：≥63
沖擊韌性值 αkv (J/cm2)：≥78(8)
硬度 ：≤217HB[1]
試樣尺寸：試樣毛坯尺寸為25mm
特性點(diǎn)
臨界點(diǎn)溫度(近似值)：Ac1=730°C、Ac3=800°C、Ms=310°C
42crmo的熱處理
退火annealing ：760±10℃退火，爐冷至400℃空冷。42CrMo熱處理HB220-230
正火normalize ： 860±10℃正火，出爐空冷。

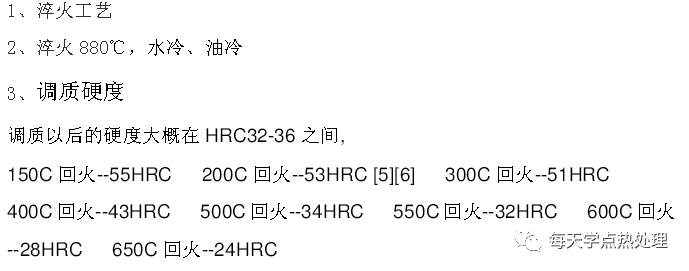

42CrMo鋼鍛件熱處理工藝
鋼鍛件，鍛后要求進(jìn)行調(diào)質(zhì)處理。因其截面尺寸相差懸殊，水淬開裂
傾向較大，油淬后大截面部位的淬火硬度又偏低，金相組織與力學(xué)性能不合格的情況時有發(fā)生，直接影響了曲軸疲勞強(qiáng)度及整機(jī)使用壽命。
具有高強(qiáng)度和高屈服點(diǎn)，綜合力學(xué)性能比40Cr要好。冷變形塑性和切削性均屬中等，過熱敏感性小，但有回火脆性傾向及白點(diǎn)敏感性。一般在調(diào)質(zhì)狀態(tài)下使用

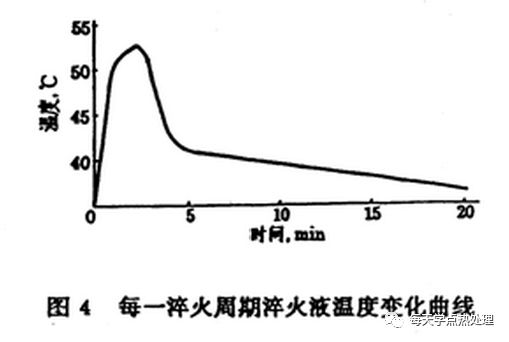

采用水溶性淬火介質(zhì)淬火工藝。為保證淬火液的正常使用，須對淬火液溫度進(jìn)行嚴(yán)格的控制。淬火介質(zhì)的逆溶點(diǎn)為70℃，最佳使用溫度為(30～60)℃。將淬火液溫度必須始終控制在工藝要求的范圍內(nèi)。
42crmo的調(diào)質(zhì)處理主要事項(xiàng)
①工件從加熱爐轉(zhuǎn)移到冷卻槽速度緩慢，工件入水的溫度已降到低于
Ar3臨界點(diǎn)，產(chǎn)生部分分解，工件得到不完全淬火組織，達(dá)不到硬度要求。
所以小零件冷卻液要講究速度，大工件予冷要掌握時間。
②工件裝爐量要合理，以1~2層為宜，工件相互重疊造成加熱不均勻，
導(dǎo)致硬度不勻。
③工件入水排列應(yīng)保持一定距離，過密使工件近處蒸氣膜破裂受阻，造成
工件接近面硬度偏低。
④開爐淬火，不能一口氣淬完，應(yīng)視爐溫下降程度，中途閉爐重新升溫，
以便前后工件淬后硬度一致。
⑤要注意冷卻液的溫度，冷卻液不能有油污、泥漿等雜質(zhì)，不然，會出現(xiàn)
硬度不足或不均勻現(xiàn)象。
⑥未經(jīng)加工毛坯調(diào)質(zhì)，硬度不會均勻，如要得到好的調(diào)質(zhì)質(zhì)量，毛坯應(yīng)粗
車，棒料要鍛打。
⑦嚴(yán)把質(zhì)量關(guān)，淬火后硬度偏低1~3個單位，可以調(diào)整回火溫度來達(dá)到硬
度要求。但淬火后工件硬度過低，有的甚至只有HRC25~35，必須重新淬
火，絕不能只施以中溫或低溫回火以達(dá)到圖紙要求完事，不然，失去了
調(diào)質(zhì)的意義，并有可能產(chǎn)生嚴(yán)重的后果。
| |
|
? 請關(guān)注 微信公眾號: steeltuber. 轉(zhuǎn)載請保留鏈接: http://www.bjjrgk.com/Steel-Knowledge/crmodxntdjyy.html
|
