齒輪件余熱等溫退火工藝
目前，國(guó)內(nèi)外熱處理行業(yè)都在圍繞降低熱處理能源消耗、改善熱處理作業(yè)環(huán)境而進(jìn)行技術(shù)改造。利用鍛件鍛造后的余熱進(jìn)行等溫退火，可以節(jié)省加熱能源，提高鍛件熱處理質(zhì)量，改善車間作業(yè)環(huán)境，減少后續(xù)拋丸清理時(shí)間，縮短工藝周期。因此，國(guó)內(nèi)許多鍛造公司都在探索鍛件鍛造后的余熱等溫退火工藝的應(yīng)用。
我公司多年來(lái)一直在研究調(diào)試余熱等溫退火工藝，并且用“TL1354”、“TL1356”、“TL4125”、“TL4129”、“TL4124S”、“TL4227”等7種材料的鍛件進(jìn)行了大量工藝試驗(yàn)，取得了成功。采用普通等溫退火工藝，每小時(shí)生產(chǎn)量為1.2t，如果采用余熱等溫退火工藝，每小時(shí)生產(chǎn)量為4t，大大提高了生產(chǎn)效率。現(xiàn)以材料為“TL4227”倒檔齒輪為例對(duì)其余熱等溫退火工藝進(jìn)行剖析。
1.鍛件技術(shù)要求
鍛件為倒檔齒輪，形狀如圖1所示，鍛件重量為1.9kg，硬度要求為149～170HBW（dB=4.60～4.90），材料為TL4227,具體化學(xué)成分見附表。

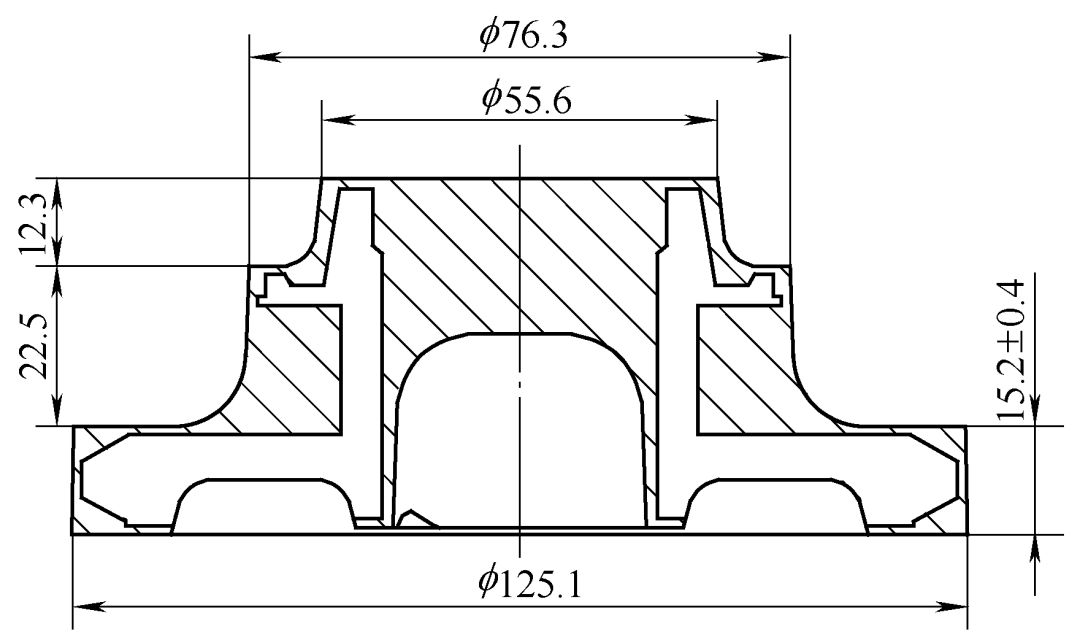

圖 1
TL4227化學(xué)成分（質(zhì)量分?jǐn)?shù)）%）
C | Si | Mn | S | P | Cr | Al |
0.14～0.22 | ≤0.12 | 1.0～1.5 | 0.02～0.035 | ≤0.035 | 0.8～1.3 | 0.015～0.04 |
2.工藝原理
普通等溫退火工藝為將鋼加熱到Ac3以上30～50℃的溫度，在此溫度下保溫一定時(shí)間后，比較迅速地冷卻到稍低于Ar1的某一溫度，作長(zhǎng)時(shí)間等溫，直到使奧氏體完全轉(zhuǎn)變?yōu)橹楣怏w，然后以任意速度進(jìn)行冷卻的熱處理工藝方法。
鍛件余熱等溫退火工藝是在鍛件終鍛切邊后,以一定的冷卻速度冷到珠光體轉(zhuǎn)變溫度,在此溫度保溫到珠光體轉(zhuǎn)變結(jié)束為止，然后出爐空冷的熱處理工藝方法。采用鍛件余熱等溫退火可獲得粗細(xì)均勻的珠光體組織,可大大改善鍛件的切削加工性能。
3.工藝方法
使用設(shè)備及工裝為推輥式連續(xù)電阻爐、料箱和HB-3000型布氏硬度計(jì)。
具體工藝曲線見圖2，加熱溫度是600℃，上料帶速頻率為70Hz，爐輥速度頻率為70Hz，保溫時(shí)間2h，出爐冷卻方式為空冷。
圖 2
鍛打后的鍛件通過輸送帶（以一定的速度）進(jìn)入余熱等溫退火電阻爐的料箱中，爐中共有17個(gè)料箱，爐中的輥?zhàn)又芷谛詭?dòng)料箱向前運(yùn)動(dòng)，鍛件大約保溫2h，然后出爐空冷。余熱等溫退火后的鍛件硬度比較均勻，完全符合技術(shù)要求，金相組織為鐵素體+珠光體。
余熱等溫退火后鍛件硬度實(shí)際值：152～163HBW（dB=4.70～4.85），符合硬度技術(shù)要求。余熱等溫退火后鍛件的金相組織見圖3。

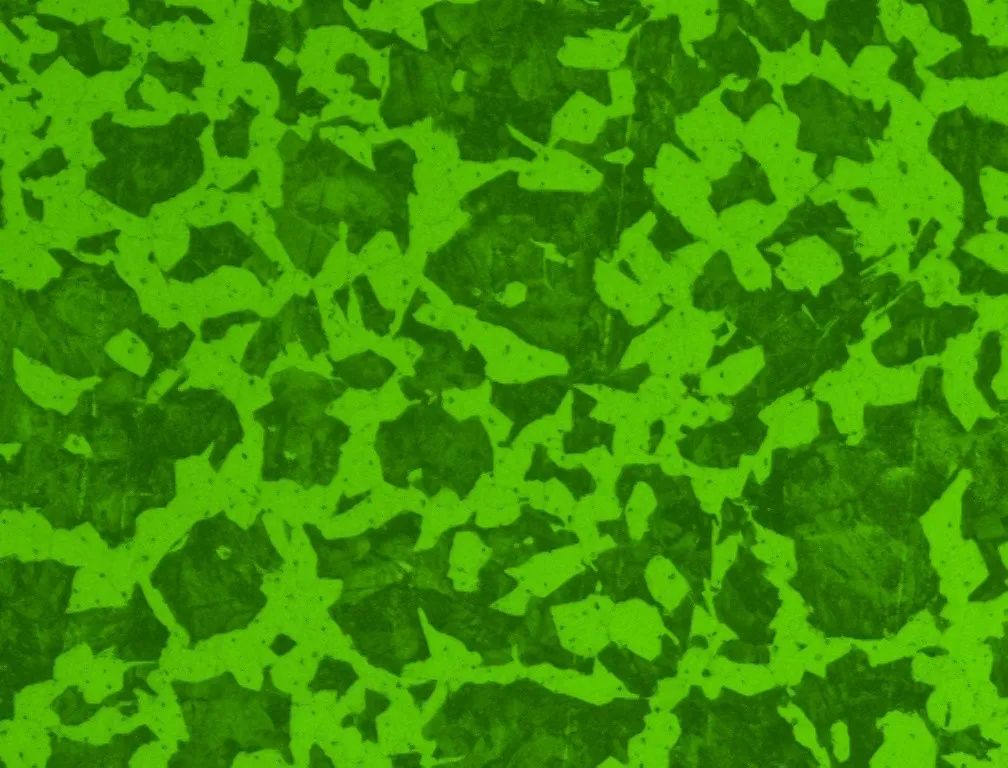

圖 3
4.結(jié)語(yǔ)
余熱等溫退火工藝大大簡(jiǎn)化了生產(chǎn)工序，減少了鍛件的物流周轉(zhuǎn)成本，避免了鍛件二次加熱重新熱處理產(chǎn)生氧化、脫碳的傾向。同時(shí)，也減少了后續(xù)拋丸清理工序的成本,節(jié)約了能源, 降低了鍛件成本，僅此倒檔齒輪一項(xiàng)每年就為公司節(jié)約二十多萬(wàn)元。目前，我公司已研究試驗(yàn)成功了7種材料近30個(gè)品種的鍛件余熱等溫退火工藝，鍛件的熱處理質(zhì)量都比較穩(wěn)定。
作者：楊慧萍
單位：一汽巴勒特鍛造（長(zhǎng)春）有限公司
來(lái)源：《金屬加工（熱加工）》雜志
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://www.bjjrgk.com/Steel-Knowledge/cljyrdwthgy.html
|
