1、熱軋狀態

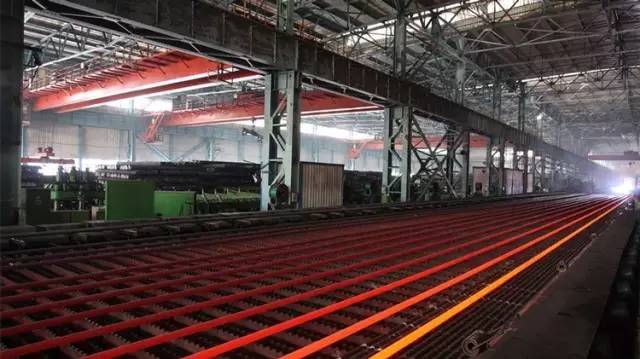

鋼材在熱軋或鍛造后不再對其進行專門熱處理，冷卻后直接交貨，稱為熱軋或熱鍛狀態,熱軋(鍛)的終止溫度一般為800～900℃，之后一般在空氣中自然冷卻，因而熱軋(鍛)狀態相當于正火處理。所不同的是因為熱軋(鍛)終止溫度有高有低，不像正火加熱溫度控制嚴格，因而鋼材組織與性能的波動比正火大。目前不少鋼鐵企業采用控制軋制，由于終軋溫度控制很嚴格，并在終軋后采取強制冷卻措施，因而鋼的晶粒細化，交貨鋼材有較高的綜合力學性能。無扭控冷熱軋盤條比普通熱軋盤條性能優越就是這個道理,熱軋(鍛)狀態交貨的鋼材，由于表面覆蓋有一層氧化鐵皮，因而具有一定的耐蝕性，儲運保管的要求不像冷拉(軋)狀態交貨的鋼材那樣嚴格，大中型型鋼、中厚鋼板可以在露天貨場或經苫蓋后存放。
2、冷拉(軋)狀態
經冷拉、冷軋等冷加工成型的鋼材，不經任何熱處理而直接交貨的狀態，稱為冷拉或冷軋狀態。與熱軋(鍛)狀態相比，冷拉(軋)狀態的鋼材尺寸精度高、表面質量好、表面粗糙度低，并有較高的力學性能,由于冷拉(軋)狀態交貨的鋼材表面沒有氧化皮覆蓋，并且存在很大的內應力，極易遭受腐蝕或生銹，因而冷拉(軋)狀態的鋼材，其包裝、儲運均有較嚴格的要求，一般均需在庫房內保管，并應注意庫房內的溫濕度控制。
3、正火狀態
鋼材出廠前經正火熱處理，這種交貨狀態稱正火狀態。由于正火加熱溫度(亞共析鋼為Ac3+30～50°C，過共析鋼為Accm+30～50°C)比熱軋終止溫度控制嚴格，因而鋼材的組織、性能均勻。與退火狀態的鋼材相比，由于正火冷卻速度較快，鋼的組織中珠光體數量增多，珠光體層片及鋼的晶粒細化，因而有較高的綜合力學性能，并有利于改善低碳鋼的魏氏組織和過共析鋼的滲碳體網狀，可為成品的進一步熱處理做好組織準備。碳結鋼、合結鋼鋼材常采用正火狀態交貨。某些低合金高強度鋼如14MnMoVBRE、14CrMnMoVB鋼為了獲得貝氏體組織，也要求正火狀態交貨。
4、退火狀態
鋼材出廠前經退火熱處理，這種交貨狀態稱為退火狀態。退火的目的主要是為了消除和改善前道工序遺留的組織缺陷和內應力，并為后道工序作好組織和性能上的準備,合金結構鋼、保證淬透性結構鋼、冷鐓鋼、軸承鋼、工具鋼、汽輪機葉片用鋼、鐵索體型不銹耐熱鋼的鋼材常用退火狀態交貨。
5、高溫回火狀態
鋼材出廠前經高溫回火熱處理，這種交貨狀態稱為高溫回火狀態。高溫回火的回火溫度高，有利于徹底消除內應力，提高塑性和韌性，碳結構、合金鋼、保證淬透性結構鋼鋼材均可采用高溫回火狀態交貨。某些馬氏體型高強度不銹鋼、高速工具鋼和高強度合金鋼，由于有很高的淬透性以及合金元素的強化作用，常在淬火(或回火)后進行一次高溫回火，使鋼中碳化物適當聚集，得到碳化物顆粒較粗大的回火索氏體組織(與球化退火組織相似)，因而，這種交貨狀態的鋼材有很好的切削加工性能。
6、固溶處理狀態
鋼材出廠前經固溶處理，這種交貨狀態稱為固溶處理狀態。這種狀態主要適用于奧氏體型不銹鋼材出廠前的處理。通過固溶處理，得到單相奧氏體組織，以提高鋼的韌性和塑性，為進一步冷加工(冷軋或冷拉)創造條件，也可為進一步沉淀硬化做好組織準備。
