2507是一種鐵素體-奧氏體(雙相)不銹鋼（25Cr-7Ni-4Mo-0.27N）2507 Stainless steel，具有極好的抗點(diǎn)腐蝕,縫隙腐蝕和均勻腐蝕的能力。
2507不銹鋼的主要用途：
2507是一種鐵素體-奧氏體(雙相)不銹鋼,它綜合了許多鐵素體鋼和奧氏體鋼最有益的性能, 由于該鋼鉻和鉬的含量都很高,因此具有極好的抗點(diǎn)腐蝕,縫隙腐蝕和均勻腐蝕的能力.雙相顯微組織保證了該鋼具有很高的抗應(yīng)力腐蝕破裂的能力,而且機(jī)械強(qiáng)度也很高.
2507不銹鋼應(yīng)用于石油和天然氣工業(yè); 海上石破天油平臺(tái)(熱交換器管,水處理和供水系統(tǒng),消防系統(tǒng),噴水系統(tǒng),穩(wěn)水系統(tǒng); 石油化工設(shè)備; 脫鹽(淡化)設(shè)備(和設(shè)備中的高壓管,海水管);
既需要高強(qiáng)度同時(shí)又需要高耐腐蝕性的機(jī)械和結(jié)構(gòu)部件;燃(廢)氣凈化設(shè)備.
主要成分:25Cr-7Ni-4Mo-0.27N
各國標(biāo)準(zhǔn)對照:
ASTM/ASME: A240 - UNS S32750
EURONORM: 1.4410 - X2 Cr Ni MoN 25.7.4
AFNOR: Z3 CN 25.06 Az
DIN/EN： 1.4410、ASME SA-240
GB: 25Cr-7Ni-4Mo-0.27N
抗腐蝕能力
1.一般腐蝕：
SAF 2507的較高的鉻及鉬含量使其對有機(jī)酸如甲酸、乙酸等具有較強(qiáng)的抗整體腐蝕的能力.SAF2507合合金對無機(jī)酸,尤其是那些包含氯化物的無機(jī)酸也具有較強(qiáng)的抗腐蝕能力.
和904L相比,SAF2507對稀釋的混有氯根離子的硫酸具有更強(qiáng)的抗腐蝕能力.904L是奧氏體狀態(tài)的合金,專用于抗純硫酸腐蝕.
316L等級不能用于鹽酸環(huán)境中,它可能會(huì)遭到局部腐蝕或整體腐蝕.SAF2507可以用于稀釋的鹽酸環(huán)境里,具有較強(qiáng)的抗斑損及抗裂隙腐蝕的能力.
2.晶間腐蝕：
nSAF 2507較低的碳含量大大地降低了在熱處理時(shí)晶間中的碳化物沉淀的風(fēng)險(xiǎn),因此,這個(gè)合金具有很強(qiáng)的抵抗與碳化物相關(guān)的晶間腐蝕的能力.
3.應(yīng)力腐蝕開裂：
SAF 2507 的復(fù)式結(jié)構(gòu)使其具有較強(qiáng)的抗應(yīng)力腐蝕開裂的能力。由于其較高的合金含量,SAF 2507的抗腐蝕能力及強(qiáng)度均優(yōu)于2205.
裂縫在建筑等方面幾乎是不可避免的,這使得不銹鋼在氯化物的環(huán)境里更易受到腐蝕.SAF 2507 具有很強(qiáng)的抗裂縫腐蝕的能力.SAF 2507在含有2000ppm氯離子的硫酸中的等腐蝕曲線0.1 mm/year;在鹽酸中的等腐蝕曲線0.1 mm/year.
機(jī)械特性:SAF 2507具有很高的耐壓強(qiáng)度、沖擊強(qiáng)度及較低的熱膨脹系數(shù)和較高的導(dǎo)熱性.這些特性適用于很多結(jié)構(gòu)零件及機(jī)械部件.SAF 2507沖擊強(qiáng)度很高,不宜長期置于高于570°F的溫度環(huán)境下,這樣可能會(huì)減弱其韌性.抗拉強(qiáng)度:σb≥730Mpa;延伸率:δ≥20%
配套焊材:ER2594焊絲，E2594焊條
應(yīng)用領(lǐng)域:紙漿和造紙工業(yè)，海水淡化，煙氣凈化，熱交換器，化學(xué)品液貨船管道系統(tǒng)，海水系統(tǒng)等。

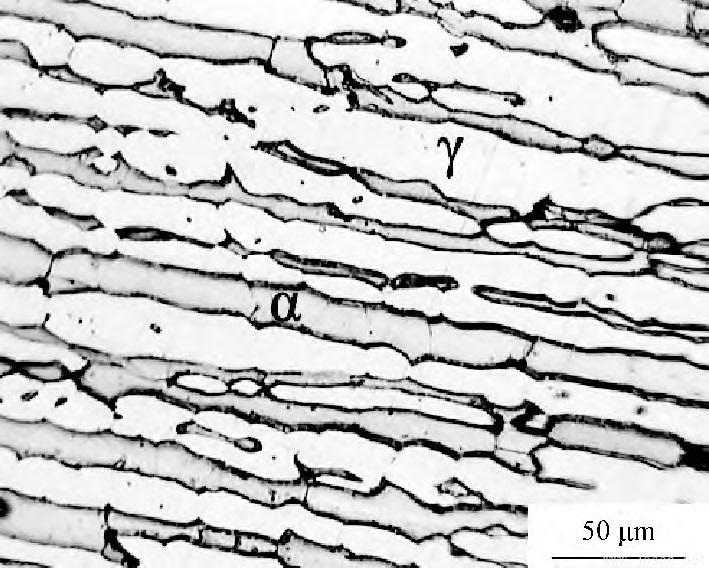

▲典型2507雙相不銹鋼顯微組織
2507不銹鋼主要規(guī)格：
2507不銹鋼板材現(xiàn)貨規(guī)格:0.3mm-350mm(厚度)
2507不銹鋼棒材現(xiàn)貨規(guī)格:3.0mm-500mm(直徑)
2507不銹鋼線材現(xiàn)貨規(guī)格:0.1mm-20mm(線徑)
2507不銹鋼的化學(xué)成分:
C≤0.03 、Si≤0.80 、Mn≤1.2 、Cr:24-26 、Ni:6-8 、S≤0.02 、P≤0.035 、Mo:3-5 、N:0.24-0.32
2507不銹鋼在適宜固溶處理后，此鋼的顯微組織有比較理想的α/γ之比約為50/50的雙相結(jié)構(gòu)。當(dāng)固溶溫度在1050℃以上時(shí)，隨溫度升高，鋼中鐵素體相數(shù)量會(huì)有所增加，但由于含氮量高，在1300℃以下剛的相比例不會(huì)有顯著改變。此鋼若不經(jīng)不同溫度時(shí)效(或受熱的影響)，在α+γ基體上會(huì)有γ2形成和δ、χ、R、α`金屬間相和Cr2N等氧化物析出，由于鋼中的碳含量低(一般在0.01%-0.02%)，因此鋼中一般沒有碳化物存在。
2507不銹鋼產(chǎn)品的力學(xué)性能:
一、2507雙相不銹鋼管的室溫力學(xué)性能:
鋼材品種: 壁厚≤20mm ;δb/MPa:800-1000 、δ0.2/MPa:≥550 、δ5/%:≥25 、硬度(HV):290
二、2507雙相不銹鋼板在室溫--200℃的力學(xué)性能:
鋼材品種 溫度/℃ δb/MPa
室溫 ≥530
板材 100 ≥450
200 ≥400
三、2507大口徑無縫管的力學(xué)性能
外徑×壁厚 δb/MPa δ0.2/MPa δ5/% 硬度(HV)
273.0mm×4.19mm 894 644 40 284
323.9mm×4.57mm 858 662 45 270
406.4mm×4.74mm 854 657 41 272
| |
|
? 請關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請保留鏈接: http://www.bjjrgk.com/Steel-Knowledge/2507BXG.html
|
