精美Al-Si合金金相圖片

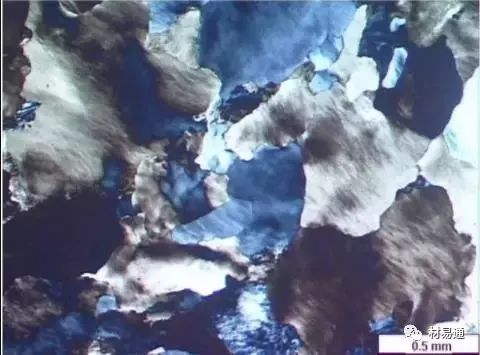

99.999%Al, 已變形的晶粒結構
Al-1%Si 鑄造合金樣品，在初生α鋁基體中可見硅粒子。

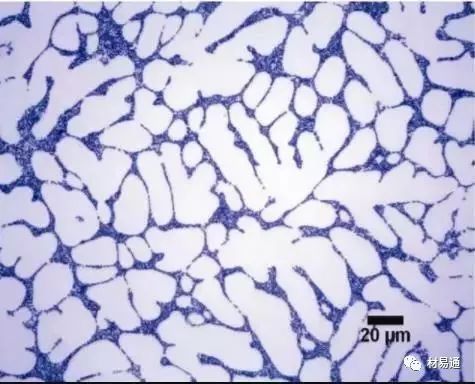

Al-7%Si， 鑄態組織，初生α枝晶和α-Al/Si共晶

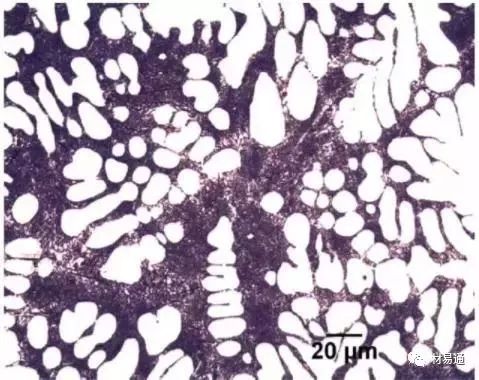

Al-11%Si， 鑄態組織，初生α枝晶和α-Al/Si共晶

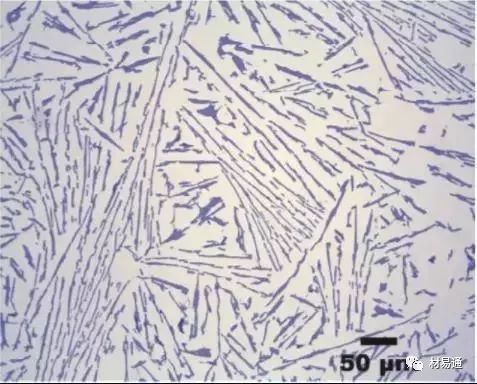

Al-12%Si， 鑄態組織，近共晶
Al-12%Si， 鑄態組織，近共晶

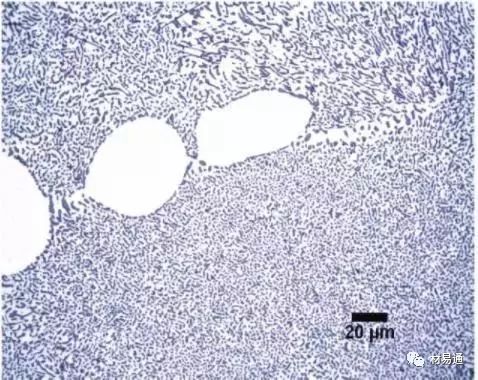

Na改性Al-12%Si， 鑄態組織，近共晶
Na改性Al-12%Si， 鑄態組織，近共晶
Al-12.9%Si， 重力鑄造
Al-12%Si-0.04%Sr， 重力鑄造
Al-19.85%Si，鑄造，過共晶，初生Si加共晶
Al-25%Si，鑄造，過共晶，初生Si加α-Al/Si共晶

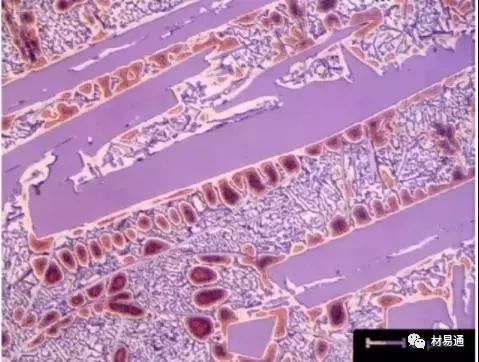

Al-50%Si，鑄造，過共晶，初生Si開裂加共晶

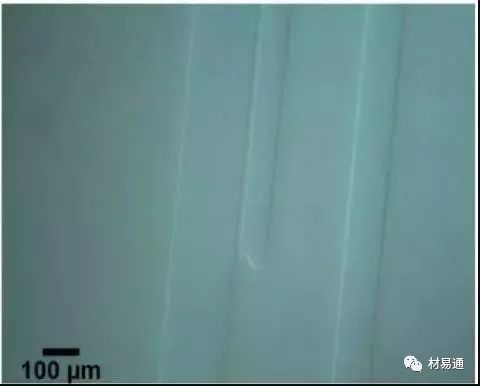

99.9999%Si，鑄造，75%NaOH溶液

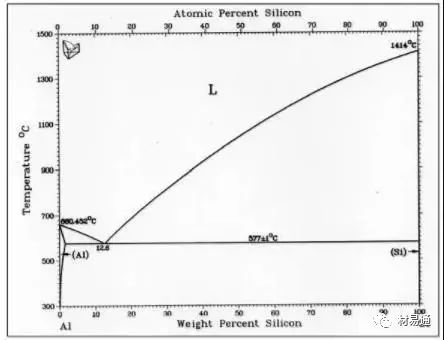

Al-Si相圖
來源：金屬材料科學與技術
