鋼的回火硬度(H)取決于回火溫度(T)和回火時間(t),三者之間存在著一定的函數關系,即H = f(T,t)。當 t為定值時,H和T的函數關系可劃分為四種類型:
1)直線型;
2)拋物線型;
3)冪函數型;
4)直線和冪函數的復合型。
因后兩種類型在使用時,計算和作圖極為不便,故大多數情況下,將其簡化為直線和拋物線型,用經驗方程可表示為:
H = a1 + k1 T
H = a2 + k2 T
其中,a1、a2、k1、k2為特定系數。

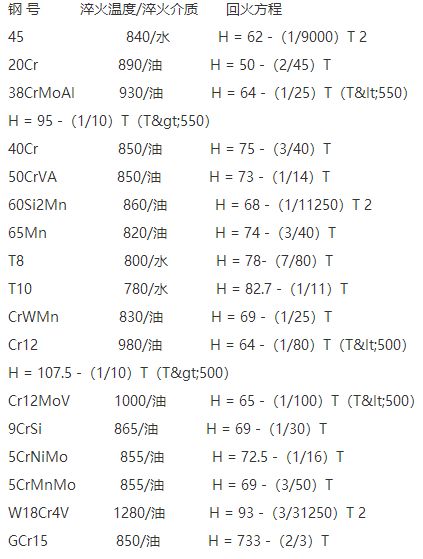

依據實際工藝試驗和有關參考文獻的數據,運用數理統計方法計算和修正,得出部分常用鋼種的回火方程。實踐證明,這些經驗公式具有重要的適用價值。
使用說明:
1)要求原材料化學成分及力學性能符合國家技術標準(GB、YB等),最大外經(或相對厚度)接近或小于淬火臨界直徑。
2)在淬火溫度、回火時間為定值的條件下,回火方程僅適用于常規淬火、回火工藝;不可用于亞溫淬火、復合熱處理、形變熱處理等工藝。
3)在熱處理過程中,還應選擇正確的淬火介質,使冷卻能力滿足工藝要求;鋼材按要求進行預備熱處理;
4)考慮到隨機因素的影響,鋼材熱處理后,回火實際硬度和溫度與計算所得數允許有5%的誤差。
回火處理是指將經過淬火硬化或正?；幚碇摬脑诮渺兑坏挽杜R界溫度一段時間后,以一定的速率冷卻下來,以增加材料之韌性的一種處理。從冶金原理,我們知道將經過淬火及正?；幚碓诜呕刂袦亟?時效)一段時間,可促使一部分之碳化物析出,同時有可消除一部分因急速冷卻所造成之殘留應力,因此可提高材料之韌性與柔性。顯然回火處理之效果決定於回火溫度、時間即在冷卻速率等因素。
隨著回火溫度的提高材料之強度與硬度跟著降低,然而材料之延展性卻跟著提高。材料之耐衝性在300℃回火附近會有一顯著降低現象,此現象稱之為回火脆性。由於碳原子或合金元素之析出與時間有正比的關係,隨著回火時間的延長,材料之硬度會隨著降低。由於回火的溫度是低於相變化之臨界點,材料之強度不會與冷卻速率有關。然而由於回火脆化的原因,若材料在經過375~575℃間之冷卻速率太慢,容易有脆化的現象。這一點是在做回火處理時必須注意的。
一般填加合金元素於鋼中,主要之目的是增加鋼之硬化能力,亦即增大形成麻田散鐵之能力。由於合金元素(原子)之擴散能力較差,因此填加合金元素也就減慢了回火軟化速率。由於合金元素一般可分成兩種功用。第一種功用為非碳化物形成用,此類合金元素以鎳、硅及錳等。由於此類元素與碳化物之形成無關,因此對回火軟化無關。此類元素所造成之硬化效果,主要是靠固溶體硬化機構所達成的。另一類合金元素,例如鉻、鉬、鎢、釩等,由於其為碳化物形成之一份子,因此他們的擴散速率也就影響了回火軟化的速率。
文章來源:機加工前沿
(本平臺"常州精密鋼管博客網"的部分圖文來自網絡轉載，轉載目的在于傳遞更多技術信息。我們尊重原創，版權歸原作者所有，若未能找到作者和出處望請諒解，敬請聯系主編微信號：steel_tube，進行刪除或付稿費，多謝!)
