精密加工中，避免工件拆卸可將加工誤差降到最小程度，TMotor鏡頭安裝于加工機上于制程中，隨時檢測并立即補正誤差，適合加工精度要求在0.002-0.01mm 范圍的工件檢測。
一、特點
? 簡易的操作方式使現場人員可快速上手。
? 制造人員可直接于加工機上執行量測作業，并可快速取得工件測量數據。當工件加工有偏差時，可馬上于機上進行必要的修正工作。
? 不需要移動工件，可減少誤差、大幅降低失敗率及縮短制程時間，提升產品穩定性。
? 為非接觸式影像量測技術，提供30倍率、50倍率、120倍率及250倍率的鏡頭。
? 搭配各型式的夾具，如3R夾具、EROWA夾具、Hirchmann及通用型夾具，也可依客戶設定需求客制化設計通用與各種機械具并進行不同的量測應用。
? 量測范圍即為應用機臺行程范圍。
? 用于模具、精密加工、航天工業、汽車、電子及零組件等。
二、應用
精密加工中，避免工件拆卸可將加工誤差降到最小程度，TMotor鏡頭安裝于加工機上于制程中，隨時檢測并立即補正誤差，適合加工精度要求在0.002-0.01mm 范圍的工件檢測。
精密機械使用精密夾具并搭配TOLTEC機上影像量測器及TOLTEC量測軟件，可發揮高效能的加工精度。

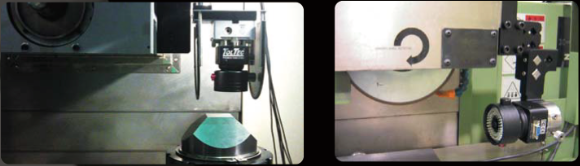

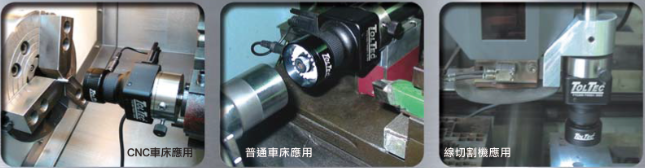

1、五軸磨床應用及磨床應用范例

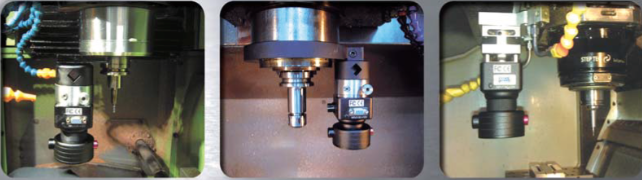

2、高速加工應用

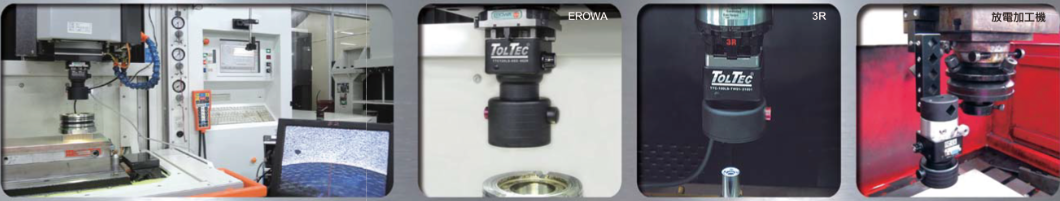

3、放電加工應用

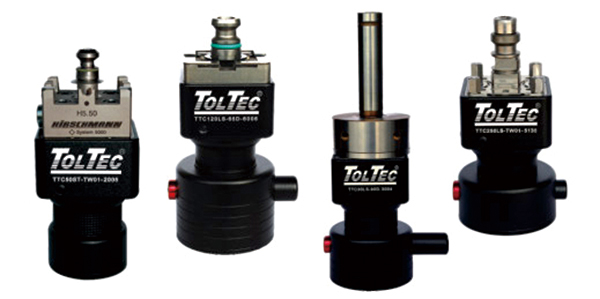

三、規格型號
| 型號 | 尺寸 1mm | 重量 g | 工作距離 2mm | 倍率3 | 同軸光 | 環形光 | 電源 | |||
| EROWA | 3R | HIRSHMMAN | 通用行 | |||||||
| TMotor30LS | 60×60×102 | 800 | 1000 | 1200 | 1600 | 90±2 | 36±3 | Yes | Yes | +5V+12V |
| TMotor30ST | 60×60×102 | 800 | 1000 | 1100 | 1500 | 83±2 | 44±3 | No | Yes | |
| TMotor50LS | 60×60×88 | 850 | 1000 | 1200 | 1600 | 46±2 | 53±3 | Yes | Yes | |
| TMotor50ST | 60×60×88 | 800 | 1000 | 1100 | 1500 | 39±2 | 60±3 | No | Yes | |
| TMotor120LS-40D | 60×60×86 | 850 | 1000 | 1200 | 1600 | 38±2 | 136±5 | Yes | Yes | |
| TMotor120LS-65D | 60×60×110 | 850 | 1000 | 1200 | 1600 | 62±2 | 136±5 | Yes | Yes | |
| TMotor250LS-40D | 60×60×94 | 850 | 1000 | 1200 | 1600 | 38±2 | 295±10 | Yes | Yes | |
| TMotor250LS-65D | 60×60×113 | 850 | 1000 | 1200 | 1600 | 62±2 | 295±10 | Yes | Yes | |
1. 尺寸：長X寬X高，僅為鏡頭本體的尺寸，不含夾具。
2. 工件距離：表示由鏡頭前端至測量物表面距離；
3. 為鏡頭在15"顯示器顯示下的倍率。
四、倍率
依您的需要使用不同倍率的鏡頭，使您的工作達到最大效率。
| CCD | TV系統 | EIA | CCIR |
| 總畫案 | ~41萬 | ~47萬 | |
| 影像感測器 | 1/3inch CCD Image Sensor | ||
| 電源 | DC12V+/-120mA | ||
| 光源 | 發光色 | 白/紅 | |
| 視角 | 20° | ||
| 熒幕 | 顯示器 | 15"彩色TFTLCD | |
| 解析度 | 1024*768 | ||
| 對比度 | 500:1（Typ） | ||
| 電源 | AC100-240V 50/60Hz | ||
| 操作溫度 | -20~60℃ | ||
| 儲存溫度 | 0~50℃ | ||
| |
|
