久久精品日日躁夜夜躁欧美,亚洲日韩片无码中文字幕,亚洲欧美日韩在线一区,亚洲综合最新无码专区

光學(xué)放大倍數(shù)：100×

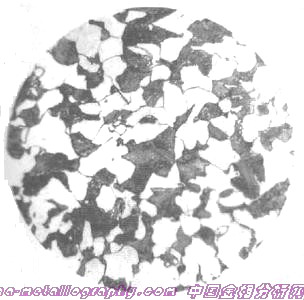

圖號(hào)：35-01

浸蝕劑：4%硝酸酒精

材料及狀態(tài)：35鋼

處理：正火處理

組織及說明：基體組織為鐵素體+片狀珠光，晶粒度為6級(jí)。

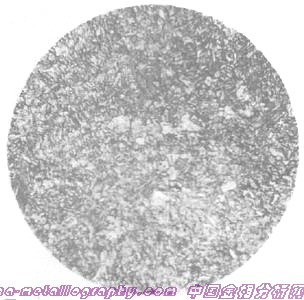

圖號(hào)：35-02

浸蝕劑：4%硝酸酒精

材料及狀態(tài)：35鋼

處理：調(diào)質(zhì)處理

組織及說明： 較粗回火索氏體，仍保持淬火馬氏體針葉位向。

光學(xué)放大倍數(shù)：200×

光學(xué)放大倍數(shù)：500×

光學(xué)放大倍數(shù)：500×

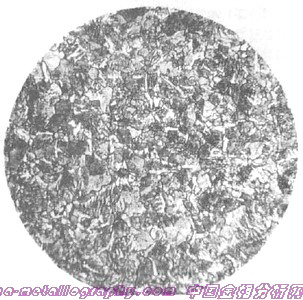

圖號(hào)：35-03

浸蝕劑：4%硝酸酒精

材料及狀態(tài)：35鋼

處理：調(diào)質(zhì)處理

組織及說明：某產(chǎn)品調(diào)質(zhì)處理后心部組織，回火索氏體及白色沿晶界分布的鐵素體，硬度為21HRC。

    35鋼的淬透性較差，當(dāng)工件截面稍大些，則淬不透，心部組織仍會(huì)有鐵素體存在。

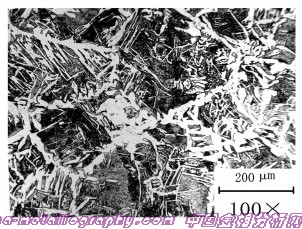

圖號(hào)：35-04

浸蝕劑：4%硝酸酒精

材料及狀態(tài)：35鋼

處理：鍛造空冷

組織及說明：由于加熱溫度過高，晶粒粗化，空冷時(shí)形成魏氏體組織。

光學(xué)放大倍數(shù)：100×

光學(xué)放大倍數(shù)：200×

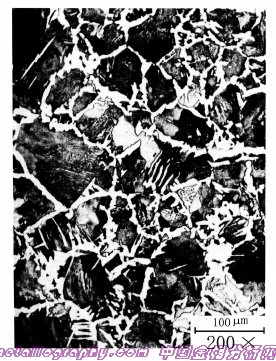

圖號(hào)：35-05

浸蝕劑：4%硝酸酒精

材料及狀態(tài)：35鋼

處理：940℃加熱保溫3h后空冷

組織及說明：黑色為細(xì)片狀珠光體，白色為鐵素體，鐵素體大部分沿奧氏體晶界析出，部分在奧氏體晶粒內(nèi)成條狀或針狀析出，呈魏氏組織狀態(tài)，硬度為198HB。

    35鋼Ac₁為724℃，Ac₃為802℃，正常的正火溫度應(yīng)為840～890℃。由于正火溫度過高，使奧氏體晶粒長(zhǎng)大至3～4級(jí)(個(gè)別已長(zhǎng)大至2級(jí))，正火后出現(xiàn)魏氏組織，使零件的脆性增加。為了改善此種組織狀態(tài)，可以在正常的正火溫度重新正火，給予消除。

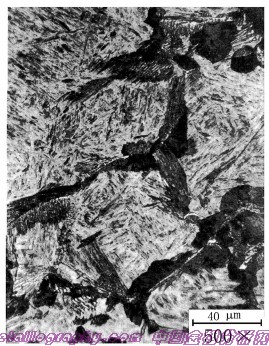

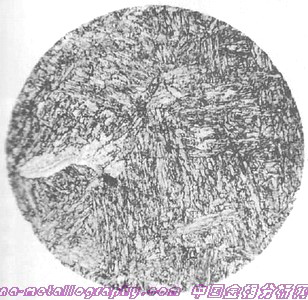

圖號(hào)：35-06

浸蝕劑：4%硝酸酒精

材料及狀態(tài)：35鋼

處理：930℃加熱水淬

組織及說明：基體組織為針狀和板條狀馬氏體，黑色球狀為淬火托氏體，羽毛狀為貝氏體和少量沿晶界析出的白色鐵素體。

光學(xué)放大倍數(shù)：500×
