M42鋼材（W2Mo9Cr4VCo8）是高鈷韌性高速鋼，主要用于高韌性精密耐磨五金冷沖模，也可用于切割工具及刀中冷卻。鋼材硬度高，可達(dá)70HRC，熱硬性好，高溫硬度高，容易磨削。
用該鋼制造的切削工具，可以切削鐵基高溫合金、鑄造高溫合金、鈦合金和超高強(qiáng)度鋼等，但韌性稍差，淬火時(shí)溫度應(yīng)采用下限。由于可磨削性能好，所以可用來制造各種高精度復(fù)雜刀具。
W2Mo9Cr4VCo8 鋼代號(hào) M42. 是美國(guó)牌號(hào)的超硬鈷高速工具鋼, M42鋼中釩的質(zhì)量分?jǐn)?shù)不高 (1%), 鈷的質(zhì)量分?jǐn)?shù)高 (8%), 鈷能促使碳化物在淬火加熱時(shí)更多地溶解在基體內(nèi), 利用高的基體硬度提高耐磨性。該鋼的硬度、熱硬性、耐磨柱及磨削性都很好。熱處理硬度可達(dá) 67~70HRC, 但也有采取特殊熱處理方法, 得到硬度 67 ~68HRC,使其切削性能 (特別是間斷切削) 得到改善, 提高沖擊韌度。該鋼可制成各種刀具,切削難加工材料時(shí)效果很好, 又因其磨削性能好. 可制成復(fù)雜刀具, 但中國(guó)鈷資源缺乏, 鈷高速鋼價(jià)格昂貴, 約為普通高速鋼的5~8倍。
國(guó)產(chǎn)鈷高速鋼在淬回火硬度、熱硬性、使用性能等方面都有了一定的提高, 接近或達(dá)到了進(jìn)口鋼材水平。淬火、回火后硬度≥67HRC, 均勻度≤±0.5%。產(chǎn)品規(guī)格: φ10~150mm, 熱軋、鍛制圓鋼、矩形材、方鋼、鍛件等。按 GB/T 9943-2008 標(biāo)準(zhǔn)或用戶要求組織生產(chǎn)。
超硬速鋼是為了適應(yīng)加工難切削材料, 如耐熱合金等的需要, 在綜合高碳高釩高速鋼與高碳高鈷高速鋼優(yōu)點(diǎn)的基礎(chǔ)上發(fā)展起來的。一般在使用時(shí)硬度≥64HRC。該鋼的工藝性能優(yōu)于 M2Al鋼, 冷熱加工性能較好; 淬、回火后硬度與 M35 鋼相同, 為 (66±1)HRC。
M42粉末高速鋼,組織更加細(xì)化，性能更加優(yōu)異，價(jià)格相對(duì)更高。
特性
高紅熱硬度，高耐磨耗性與切削能力，高沖擊韌性，晶粒細(xì)致均勻，韌性高。
用途

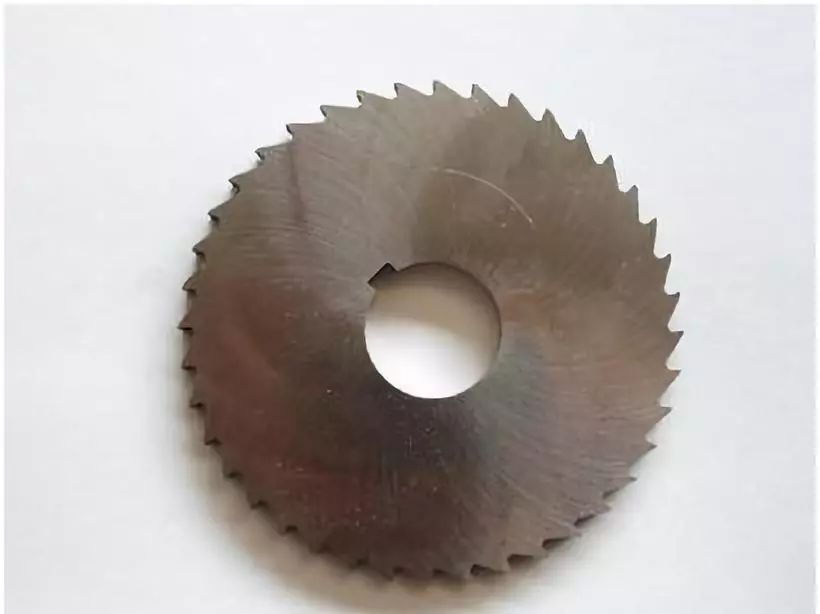

刀具業(yè)：刮刀、滾齒刀、鐵刀、鉆頭等。
鍛造業(yè)：鍛造模具
螺絲業(yè)：六角等打頭成型模具,牙攻,沖頭
熱處理
溫火：溫度800~880℃，以10~20℃，dHr爐冷至約600℃，硬度在HB269以上。
應(yīng)力消除：溫度650~750℃，爐中冷卻。
化學(xué)成份：
C :1.00~1.15
Si :≥0.65
Mn :≥0.40
P :≥0.030
S :≥0.030
Cr :3.50~4.50
V :0.95~1.35
W :1.15~1.85
Mo :9.0~10.0
CO :7.50~8.50
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://www.bjjrgk.com/Steel-Knowledge/mgcwmocrvcogrxgsgjj.html
|
