游標卡尺是工業上常用的測量長度的儀器,你用對了嗎？
游標卡尺是工業上常用的測量長度的儀器，可直接用來測量精度較高的工件，如工件的長度、鋼管的內徑、鋼管的外徑以及深度等。在日常工作中，很多人都會用到，幾乎大家都不陌生，那么游標卡尺貌似簡單，但是你真的用對了嗎？
卡尺的各部位名稱

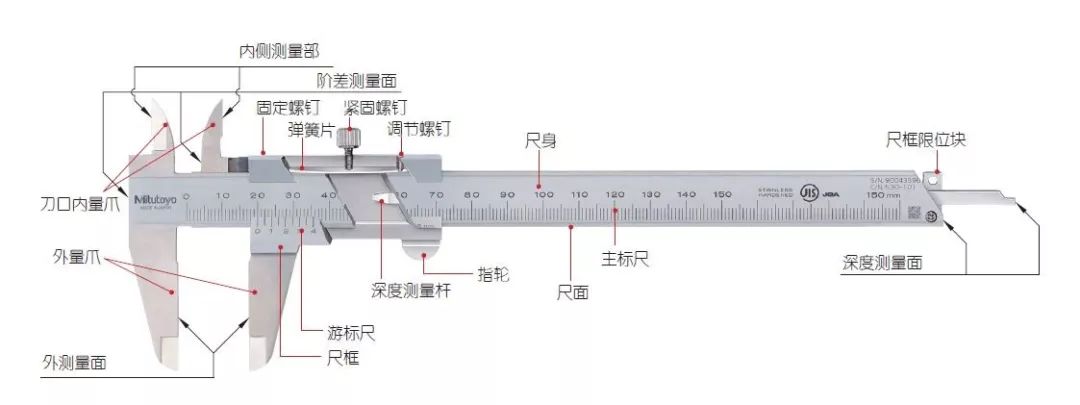

M型標準卡尺

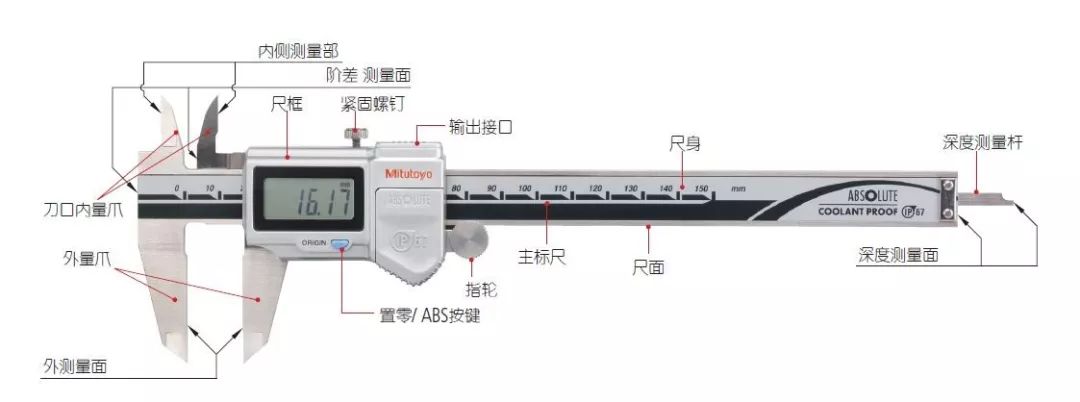

ABS數顯卡尺
卡尺的刻度讀法

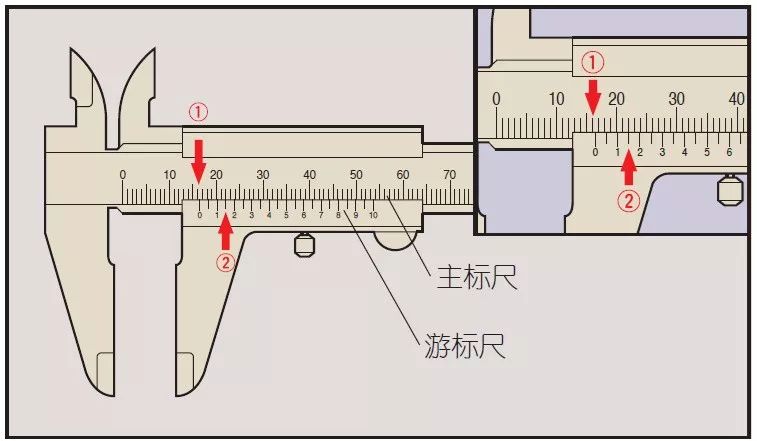

游標卡尺
分度值 0.05mm
①主標尺讀數 16 mm
②游標尺讀數 0.15 mm
————————————————
讀數值 16.15 mm
注意：②0.15mm是讀取的主尺刻度與游標刻度重合的位置。

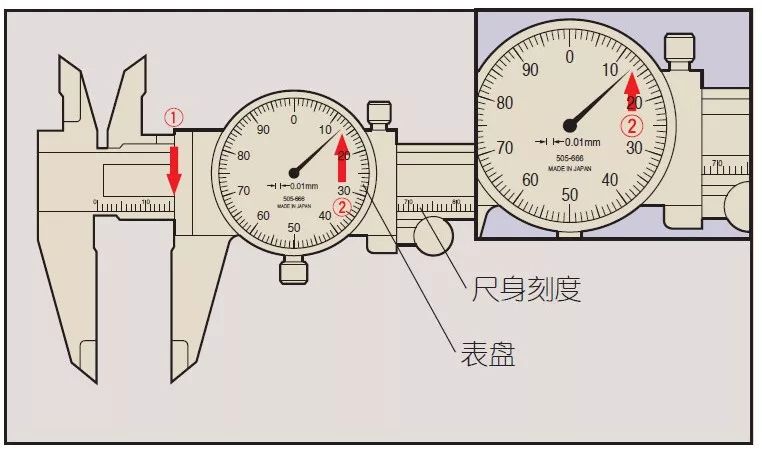

帶表卡尺
分度值 0.01mm
①主標尺讀數 16 mm
②表盤讀數 0.13 mm
————————————————
讀數值 16.13 mm
卡尺的測量應用
通用卡尺：

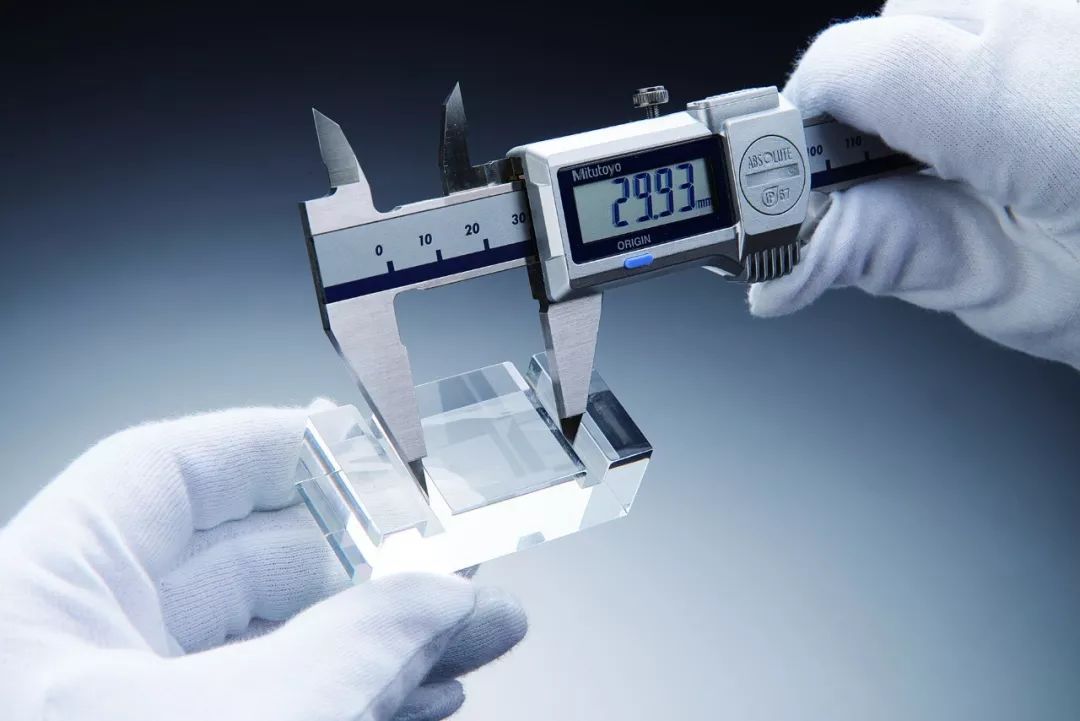

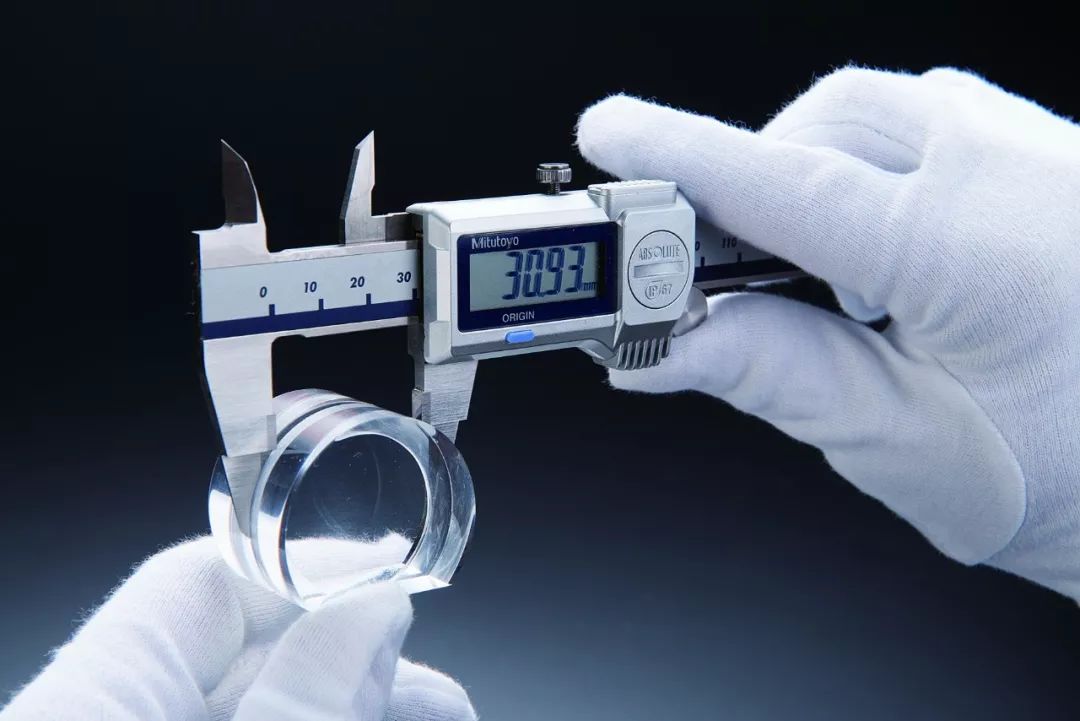

外尺寸測量
內尺寸測量

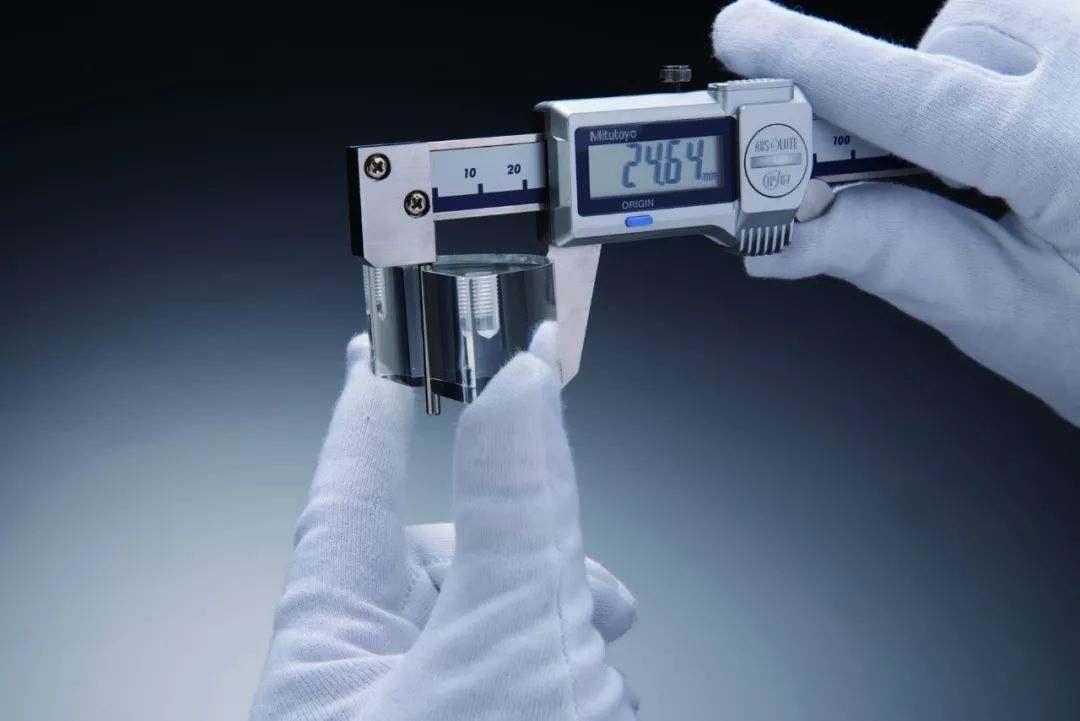

階差測量

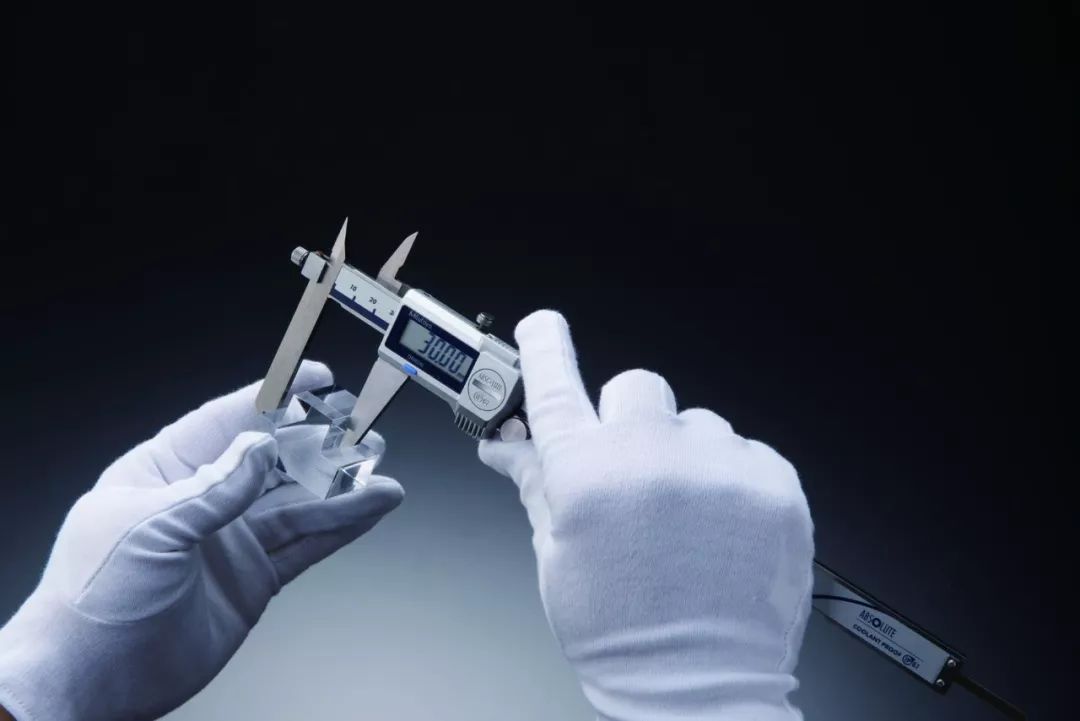

深度測量
專用卡尺：

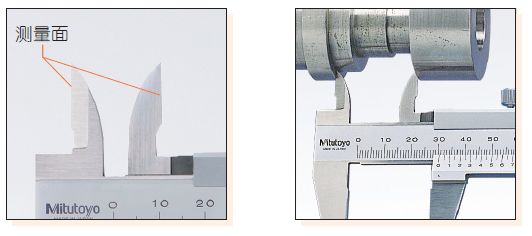

溝槽直徑測量_尖爪卡尺

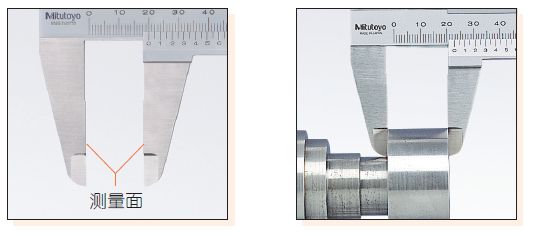

窄槽直徑測量_薄片卡尺

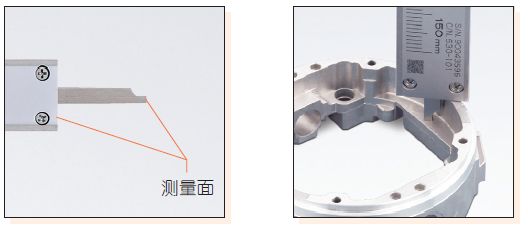

階差斷面測量_偏置卡尺

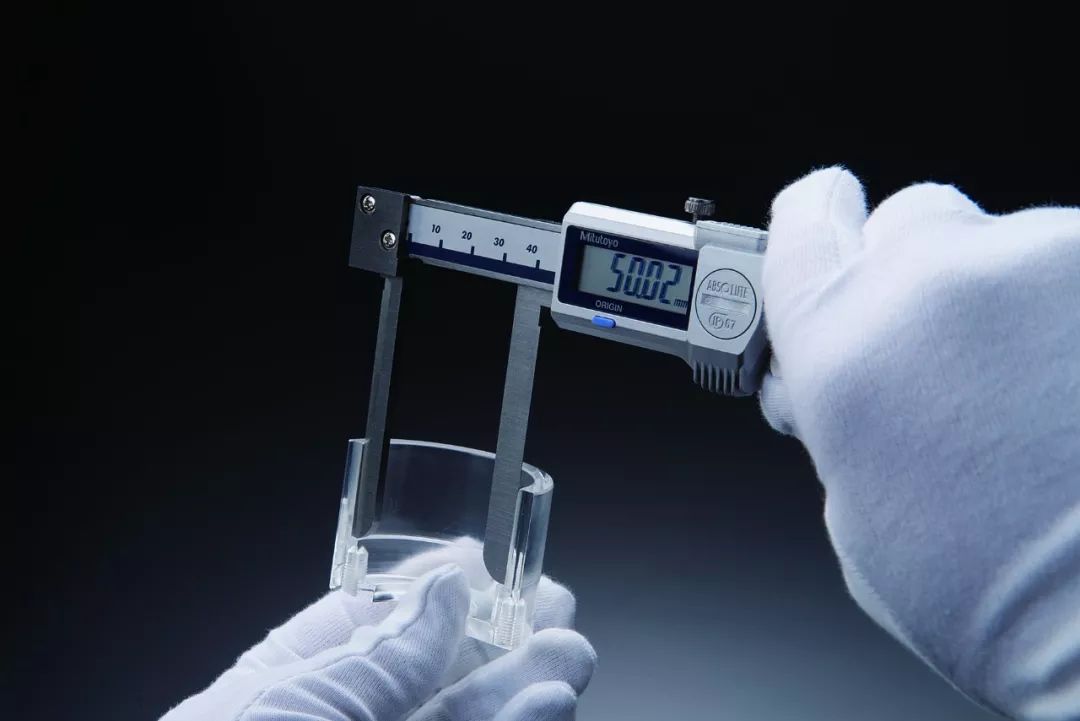

管壁厚度測量_管壁厚度卡尺
內徑測量_內徑卡尺
卡尺使用注意事項
M型標準卡尺例：
1. 使用少量千分尺潤滑油擦拭基準端面及滑動部位。
2. 全行程移動尺框，確認是否被卡住等。

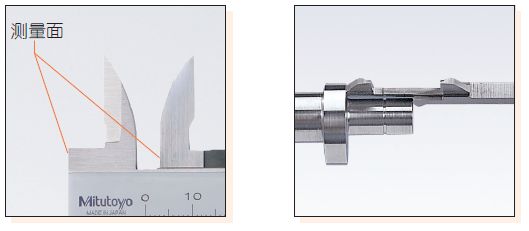

3. 清潔測量面后，使其貼合，確認下面的內容：

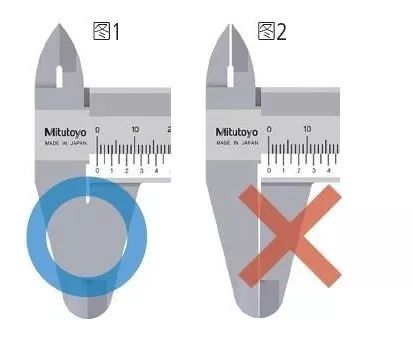

■外側測量面：對準光源時，看不到光是正常的。(圖1)
有污漬、碎屑或毛刺等不能完全貼合時，有時能看到光。(圖2)
■內側測量面：對準光源時，僅能看到一點光的狀態是正常的。(圖1)

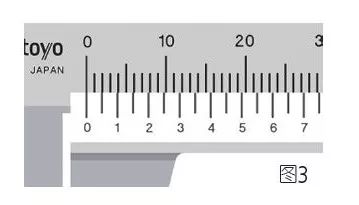

■請確認基準點。(圖3)

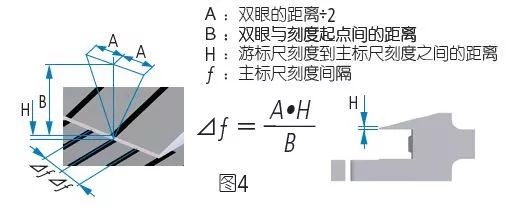

1. 讀取刻度時，請將視線對準正面，注意視差。(圖4)

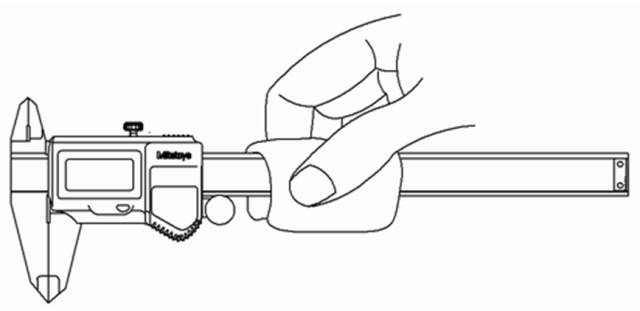

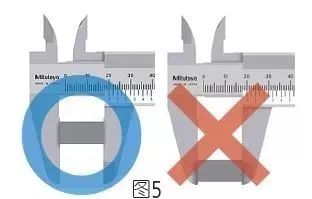

2. 測量時，請使用一定的力量，盡量在量爪根部測量。(圖5)

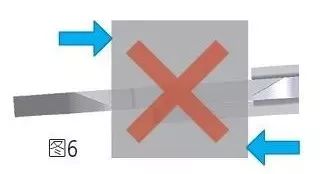

3. 請不要在測量面傾斜的狀態下測量。(圖6)
1. 使用后，確認各部位有無損傷并將整體清潔干凈。

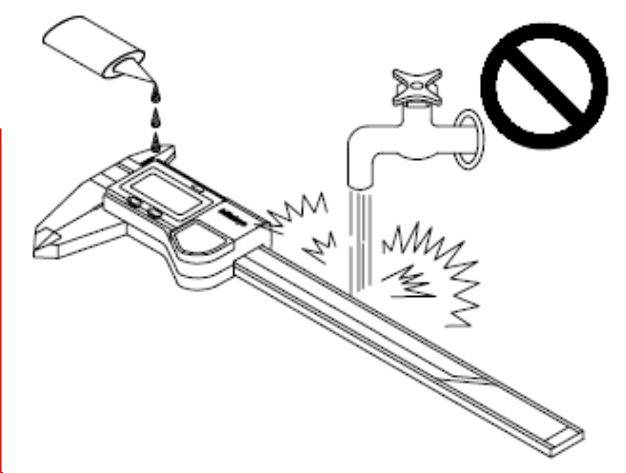

在附著有水溶性切削油等場所使用時，清潔后，請務必進行防銹處理。

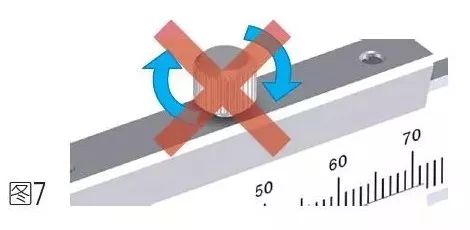

2. 將外側量爪打開0.2～2mm左右，無需擰緊緊固螺釘保管。(圖7)

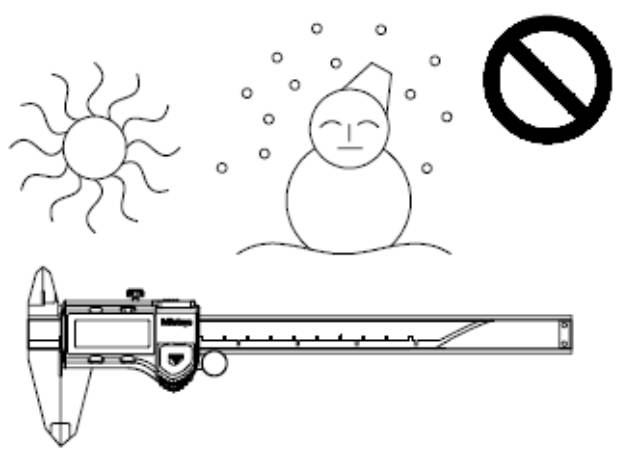

3. 不能在高溫高濕、多塵埃及多油污的場所存放。
*如使用數顯型卡尺，若長期不使用時請取下電池。
| |
|
