高壓鍋爐用無縫鋼管的常用標準和材質
現國內采用的高壓鍋爐用無縫鋼管的常用標準有GB 5310國內標準，ASME SA106、ASME SA209、ASME SA210、ASME SA213、ASME SA335 美國標準，JIS B8230、JIS B8241日本標準，DIN 17200、DIN 2448 德國標準，ГОСТ4543、ГОСТ8731俄國標準等。
目前國際上鋼制高壓鍋爐已廣泛用于石油化工、機械、冶金、能源、輕工、國防、環保、海洋、空間、生命等工業部門和科研領域，規格Φ10~1064mm及以上，不少規格企業已具備高壓鍋爐管生產能力，其采用的鋼種也很廣，有優質碳鋼20G、錳鋼SA-106C、SA-210C、鉬鋼15Mo3、SA-209T1a，鉻鉬鋼SA-213T2、15CrMoG、SA-213T22、鉻鉬釩鋼12Cr1MoVG、12Cr2MoWVTiB（鋼102）、SA-213T91、鉻鎳鋼SA-213TP304H、SA-213TP347H等材質。
GB5310-2008高壓鍋爐用無縫鋼管材質對照表一覽
GB5310-2008高壓鍋爐用無縫鋼管材質對照表一覽
序號 | GB5310-2008中鋼的牌號 | 國外相近鋼的牌號 | |||||
ISO | EN | ASME/ASTM | JIS | ||||
1 | 20G | PH26 | P235GH | A-1,SA-106B | STB 410 | ||
2 | 20MnG | PH26 | P235GH | SA-210A-1,B | STB 410 | ||
3 | 25MnG | PH29 | P265GH | SA-210C | STB510 | ||
4 | 15MoG | 16Mo3 | 16Mo3 | -- | STBA12 | ||
5 | 20MoG | -- | -- | SA-209T1a | STBA13 | ||
6 | 12CrMoG | -- | -- | SA-213T2/P2 | STBA20 | ||
7 | 15CrMoG | 13CrMo4-5 | 10CrMo5-5 13CrMo4-5 | SA-213T12/P12 | STBA22 | ||
8 | 12Cr2MoG | 10CrMo9-10 | 10CrMo9-10 | SA-213T22/P22 | STBA24 | ||
9 | 12Cr1MoVG | -- | -- | -- | -- | ||
10 | 12Cr2MoWVTiB | -- | -- | -- | -- | ||
11 | 07Cr2MoW2VNbB | -- | -- | SA-213T23/P23 | -- | ||
12 | 12Cr3MovSitiB | -- | -- | -- | -- | ||
13 | 15Ni1MnMoNbCu | 9NiMnMoNb5-4-4 | 15NiCuMoNb5-6-4 | T36/ P36 | -- | ||
14 | 10Cr9Mo1VNbN | X10CrMoVNb9-1 | X10CrMoVNb9-1 | SA-213T91 SA-335P91 | STBA26 | ||
15 | 10Cr9MoW2VNbBN | -- | -- | SA-213T92/P92 | -- | ||
16 | 10Cr11MoW2VNbCu1BN | -- | -- | T122/P122 | -- | ||
17 | 11Cr9Mo1W1VNbBN | -- | E911 | T911/P911 | -- | ||
18 | 1995版1Cr19Ni9 2008版07Cr19Ni10 | X7CrNi18-9 | X6CrNi18-10 | SA-213TP304H | SUS 304H TB | ||
19 | 10Cr18Ni9NbCu3BN | -- | -- | SA-213S30432 （Super304H） | -- | ||
20 | 07Cr25Ni21NbN | -- | -- | TP310HNbN SA-213S31042 （HR3C）
| -- | ||
21 | 07Cr19Ni11Ti | X7CrNiTi18-10 | X6CrNiTi18-10 | SA-213TP321H | SUS321HTB | ||
22 | 1995版1Cr19Ni11Nb 2008版07Cr18Ni11Nb | X7CrNiNb10 | X7CrNiNb18-10 | SA-213TP347H | SUS 347H TB | ||
23 | 08Cr18Ni11NbFG | -- | -- | SA-213 TP347HFG | -- | ||

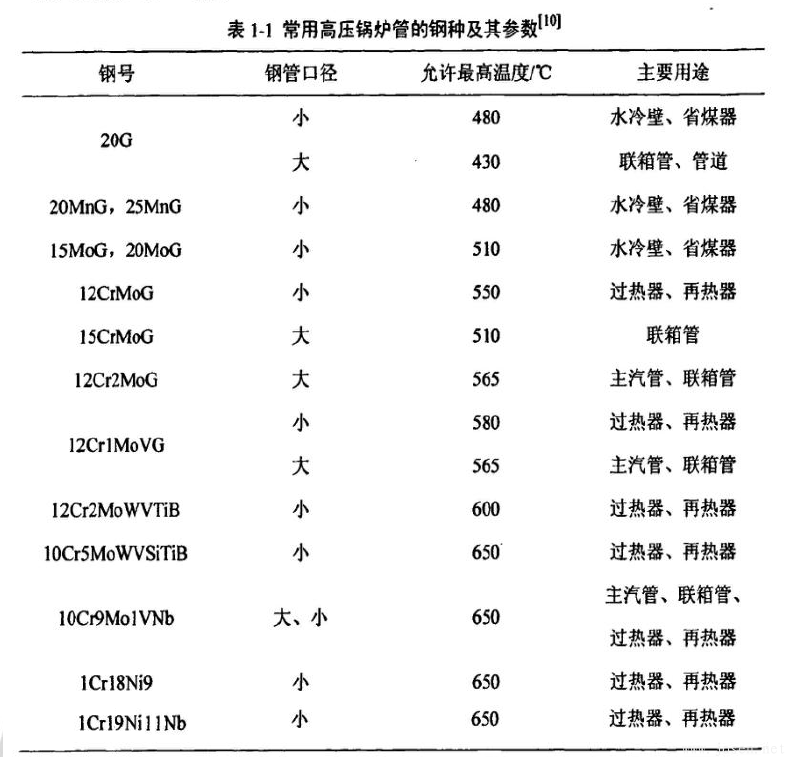

高壓鍋爐用常用無縫鋼管材質對照表
鍋爐用無縫鋼管牌號 | 特性 | 適用工況 | 生產標準 |
20G | ① 良好的工藝性能，無回火脆性 ② 在530℃以下具有良好的抗氧化性能 ③ 在470~480℃下長期運行，會發生珠光體球化和石墨化 | ① 壁溫小于或等于425℃的蒸汽管道和聯箱 ② 壁溫小于或等于450℃的受熱面管 | GB5310 |
15CrMoG | ① 冷加工性能和焊接性能較好 ② 在500~550℃下長期運行會發生碳化物球化 ③ 在520℃以下有較高的持久強度和良好的抗氧化性能 | ① 壁溫小于或等于510℃的蒸汽管道和聯箱 ② 壁溫小于或等于540℃的受熱面管 | GB5310 |
12Cr1MoVG | ① 在鋼中加入少量的釩，降低合金元素由鐵素體向碳化物中轉移的速度，彌散分布的釩碳化物可強化鐵素體基體 ② 在580℃時仍具有高的熱強性和抗氧化性能，并具有高的持久塑形 ③ 工藝性能和焊接性能較好，但對熱處理規范的敏感性較大，常出現沖擊韌性不均勻的現象 ④ 在500~700℃回火時，有回火脆性現象 ⑤ 長期在高溫下運行，出現珠光體球化及合金元素向碳化物轉移，使熱強性下降 | ① 壁溫小于或等于555℃的蒸汽管道和聯箱 ② 壁溫小于或等于540℃的受熱面管 | GB5310 |
高壓無縫鋼管必須根據國家現行標準、規范進行檢查和驗收，驗收應分批進行，每批鋼管應是同規格、同爐號、同熱處理條件。高壓無縫鋼管合格證明書上應有以下內容：材料名稱、鋼號；爐號、批號和質量；品種名稱和幾何尺寸；化學成分；試驗結果（包括參考性指標）；標準編號；供需方名稱、代號和合同編號。對于外徑大于35mm的高壓無縫鋼管，應有代表鋼種的油色標和鋼號、爐號、標準編號及制造廠的印記標識。對于外徑小于35mm的成捆供貨的高壓無縫鋼管，應有標牌（標明制造廠名稱），技術監督部門的印記、鋼管的規格、鋼號、根數、質量、爐號、批號及標準編號等標識。
高壓無縫鋼管材質校驗性能檢查和試驗應有以下內容。
（1） 高溫無縫鋼管在進行檢驗時，如遇到下列情況之一，則應進行校驗性的檢查。
① 證明書與到貨高壓無縫鋼管的爐號或鋼號不相符；
② 鋼管或標牌上沒有鋼號、爐號標識；
③ 證明書上的化學成分或力學性能不全時，要對所缺項目補做試驗。
（2） 高壓無縫鋼管校驗性檢查的規定。
① 全部無縫鋼管應逐根測量管子的外徑、壁厚和長度，其尺寸應符合有關標準的規定；
② 全部無縫鋼管應逐根編號并檢查其硬度；
③ 從每批無縫鋼管中取硬度最高和最低的各一根，每根制備5個試樣，其中，拉力試驗兩個，沖擊試驗兩個，壓扁或冷彎試驗一個，試驗方法和評定標準遵守國家的有關規定。
④ 從作力學性能試驗的無縫鋼管或試件上取樣進行化學分析。
無制造廠家的無損檢測合格證明時，應逐根進行無損檢測檢查；雖有制造廠的無損檢測合格證明，但經外觀檢查發現有缺陷時，應抽查10%進行檢測。如仍有不合格者，則應逐根進行檢查。
相關標準：GB/T5310高壓鍋爐鋼管 GB9948-2013/" target="_blank" style="text-decoration-line: none; color: rgb(2, 115, 198);">GB9948石油裂化用鋼管
