久久精品日日躁夜夜躁欧美,亚洲日韩片无码中文字幕,亚洲欧美日韩在线一区,亚洲综合最新无码专区

常州精密鋼管博客網

失效分析基礎 “脆性斷口之沿晶斷口” 詳解

1. 沿晶斷裂的定義:沿晶斷裂是指金屬材料中的裂紋沿晶界擴展而產生的一種斷裂。當沿晶斷裂斷口形貌呈粒狀時又稱晶間顆粒斷裂。多數情況下沿晶斷裂屬于脆性斷裂,但也可能出現韌性斷裂,如高溫蠕變斷裂。當金屬或合金沿晶界析出連續或不連續的網狀脆性相時,在外力的作用下,這些網狀脆性相將直接承受載荷,很易于破碎形成裂紋并使裂紋沿晶界擴展,造成試樣沿晶界斷裂,它是完全脆性的正斷。

2.沿晶斷裂產生原因:在一般情況下,晶界的結合力高于晶界內的結合力,晶界是強化因素。但如果熱處理不當或環境、應力狀態等因素使晶界被弱化成裂紋擴展的優先通道,材料就會被發生沿著晶界斷裂。


產生沿晶斷裂一般有3種原因:


(1)晶界上有脆性沉淀相。如果脆性相在晶界面上覆蓋得不連續,例如AIN粒子在鋼的晶界面上的分布,將產生微孔聚合型沿晶斷裂;如果晶界上的脆性沉淀相是連續分布的,例如奧氏體Ni-Cr鋼中形成的連續碳化物網狀,則將產生脆性薄層分裂型斷裂。


(2)晶界有使其弱化的夾雜物。如鋼中晶界上存在P、S、As、Sb、Sn等元素。


(3)環境因素與晶界相互作用造成的晶界弱化或脆化,例如高溫蠕變條件下的晶界弱化,應力腐蝕條件下晶界易于優先腐蝕等,均促使沿晶斷裂產生。

3.沿晶斷裂的擴展路徑(圖1):沿晶斷口的形貌取決于材料本身晶粒的形狀。



4.沿晶斷口的分類:

(1)按斷口表面形態分類:

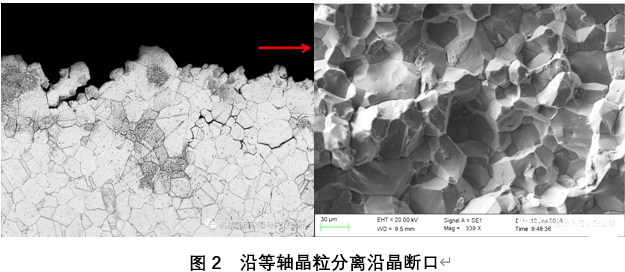

a、常見的沿晶分離(圖2):斷口呈現不同程度的晶粒多面體外形的巖石狀花樣或,晶粒明顯,且立體感強,晶界上多顯示光滑無特征形貌。

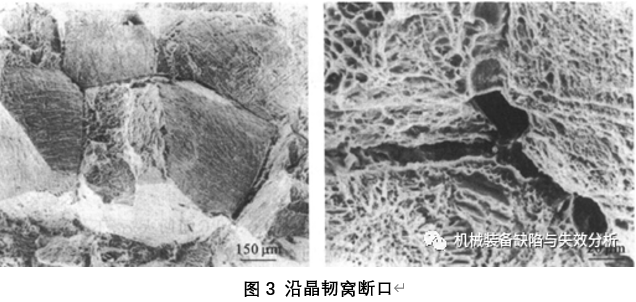

b、沿晶韌窩斷口(圖3):斷口表面的晶界上有大量的小韌窩,這是晶界顯微空洞生核長大連接的結果。

(2)按產生晶間脆性的原因分類(介紹常見的3種):

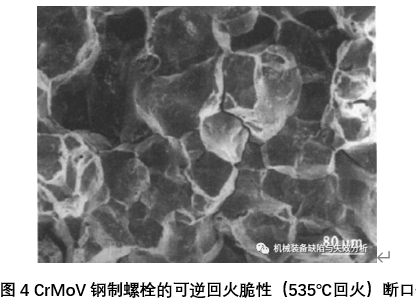

a、和熱偏析有關的沿著晶斷口,如回火脆斷口(圖4);

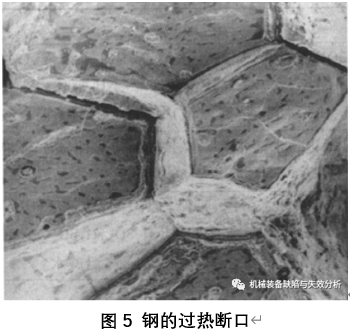

b、由晶間沉淀相誘發的沿晶斷口(圖5);

c、由于環境介質作用造成的沿晶斷口,包括:

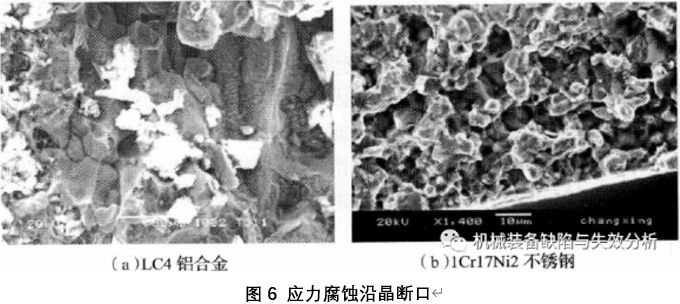

a)應力腐蝕沿晶斷口(圖6)

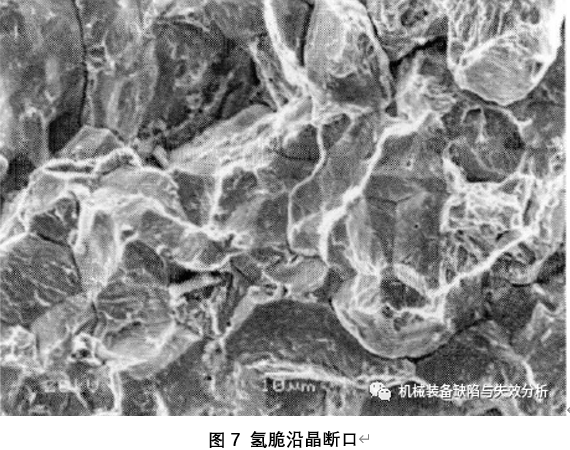

b)氫脆沿晶脆性斷口(圖7)

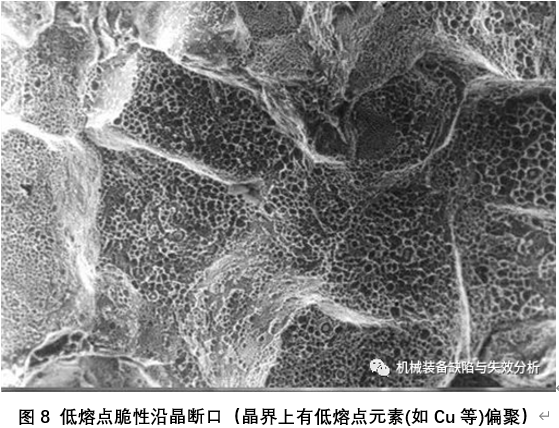

c)低熔點金屬脆性沿晶斷口(圖8)

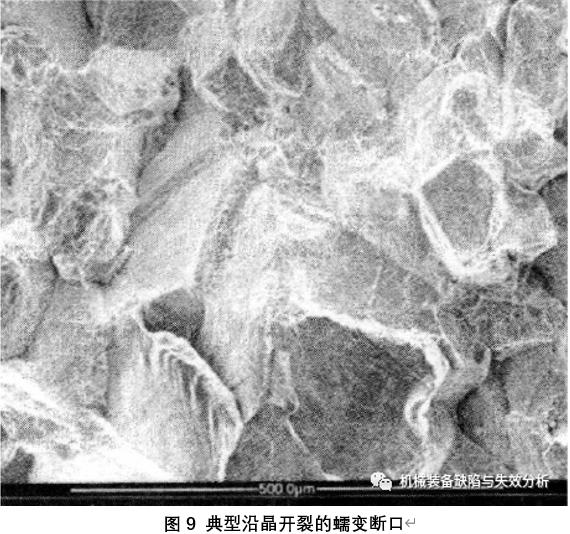

9)蠕變沿晶斷口(圖9)。




文章來源:機械裝備缺陷與失效分析



圖片加載中...
? 請關注 微信公眾號: steeltuber.
 轉載請保留鏈接: http://www.bjjrgk.com/Steel-Knowledge/1602124915.html
(本平臺"常州精密鋼管博客網"的部分圖文來自網絡轉載,轉載目的在于傳遞更多技術信息。我們尊重原創,版權歸原作者所有,若未能找到作者和出處望請諒解,敬請聯系主編微信號:steel_tube,進行刪除或付稿費,多謝!)
搜索本站鋼鐵技術
★↓在此搜索查找鋼鐵材料知識↓★↘

互聯網 www.bjjrgk.com


鋼鐵行業熱點文章推薦

常州精密鋼管博客網主辦單位:
常州仁成金屬制品有限公司 是 專業的 精密鋼管 生產廠家,汽車鋼管,電機殼鋼管 生產單位。


常州精密鋼管博客網推薦您訪問:

常州精密鋼管博客網
(常州仁成金屬鋼管制品生產廠家博客網站)
www.bjjrgk.com?2006-2021
蘇ICP備08003692號

【關于本站】【提問】網站地圖【搜索】【知識星球】電腦端

主站蜘蛛池模板: 亚洲综合欧美在线…| 无码伊人66久久大杳蕉网站谷歌| 国产a精彩视频精品视频下载 | 亚洲日韩精品一区二区三区| 日产精品一区二区| 亚洲国产成人av人片久久| 亚洲一区 日韩精品 中文字幕| 国产高清在线精品一区下载| 欧美性色大片在线观看| 亚洲熟妇av一区二区三区漫画| 中文字幕人妻不在线无码视频 | 看全色黄大色黄大片 视频| 中文在线а√天堂官网| 欧美最猛黑A片黑人猛交蜜桃视频 亚洲成在人线av中文字幕喷水 | 欧美大香线蕉线伊人久久| 午夜免费啪视频| 亚洲色大18成人网站www在线播放 国产午夜成人无码免费看不卡 | 久久综合久久美利坚合众国| 欧美人与禽zozo性伦交视频| av天堂永久资源网| 一本色综合网久久| 超碰97人人做人人爱亚洲| 亚洲欧洲日韩国内高清| 亚洲人成小说网站色| 无码人妻精品专区在线视频| 亚洲偷自拍国综合色帝国| 日本japanese漂亮丰满| 日韩美女在线观看一区| 久久精品国产欧美日韩| 国产日产欧产精品精品免费| 久久久久久久极品内射| 成人午夜特黄aaaaa片男男| 国产自产在线视频一区| 天堂久久天堂av色综合| 国产成人亚洲综合色婷婷| 免费人成视频在线观看视频| 亚洲人成国产精品无码果冻| 少妇激情av一区二区| 久久午夜夜伦鲁鲁片免费无码| 国产欧美精品一区二区色综合| 婷婷97狠狠成人免费视频|
