| 矩形管理論重量表 | 方形管理論重量表 | ||||||||||||||||||||||
 |

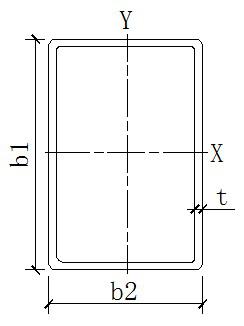

左圖中為不等邊矩形管： b1：為長邊邊長 b2：為短邊邊長 t：為壁厚 x、y：為截面特性 |
 |
左圖中為等邊矩形管： b1、b2：為等邊邊長 t：為壁厚 x、y：為截面特性 |
||||||||||||||||||||
| 序號 | 尺寸(mm) | 截面積 cm2 |
理論重量 kg/m |
序號 | 尺寸(mm) | 截面積 cm2 |
理論重量 kg/m |
序號 | 尺寸(mm) | 截面積 cm2 |
理論重量 kg/m |
序號 | 尺寸(mm) | 截面積 cm2 |
理論重量 kg/m |
||||||||
| b1 | b2 | t | b1 | b2 | t | b1 | b2 | t | b1 | b2 | t | ||||||||||||
| 1 | 50 | 25 | 1.20 | 1.74 | 1.37 | 31 | 100 | 50 | 3.00 | 8.64 | 6.78 | 1 | 25 | 1.20 | 1.14 | 0.90 | 23 | 90 | 3.00 | 10.44 | 8.20 | ||
| 2 | 1.50 | 2.16 | 1.70 | 32 | 4.00 | 11.36 | 8.92 | 2 | 1.50 | 1.41 | 1.11 | 24 | 4.00 | 13.76 | 10.80 | ||||||||
| 3 | 30 | 2.50 | 3.75 | 2.94 | 33 | 5.00 | 14.00 | 10.99 | 3 | 1.75 | 1.63 | 1.28 | 25 | 5.00 | 17.00 | 13.35 | |||||||
| 4 | 3.00 | 4.44 | 3.49 | 34 | 120 | 60 | 3.00 | 10.44 | 8.20 | 4 | 2.00 | 1.84 | 1.44 | 26 | 6.00 | 20.16 | 15.83 | ||||||
| 5 | 4.00 | 5.76 | 4.52 | 35 | 4.00 | 13.76 | 10.80 | 5 | 30 | 2.50 | 2.75 | 2.16 | 27 | 100 | 4.00 | 15.36 | 12.06 | ||||||
| 6 | 60 | 30 | 2.50 | 4.25 | 3.34 | 36 | 5.00 | 17.00 | 13.35 | 6 | 3.00 | 3.24 | 2.54 | 28 | 5.00 | 19.00 | 14.92 | ||||||
| 7 | 3.00 | 5.04 | 3.96 | 37 | 6.00 | 20.16 | 15.83 | 7 | 40 | 2.50 | 3.75 | 2.94 | 29 | 6.00 | 22.56 | 17.71 | |||||||
| 8 | 4.00 | 6.56 | 5.15 | 38 | 80 | 3.00 | 11.64 | 9.14 | 8 | 3.00 | 4.44 | 3.49 | 30 | 120 | 4.00 | 18.56 | 14.57 | ||||||
| 9 | 40 | 2.50 | 4.75 | 3.73 | 39 | 4.00 | 15.36 | 12.06 | 9 | 4.00 | 5.76 | 4.52 | 31 | 5.00 | 23.00 | 18.05 | |||||||
| 10 | 3.00 | 5.64 | 4.43 | 40 | 5.00 | 19.00 | 14.92 | 10 | 50 | 2.50 | 4.75 | 3.73 | 32 | 6.00 | 27.36 | 21.48 | |||||||
| 11 | 4.00 | 7.36 | 5.78 | 41 | 6.00 | 22.56 | 17.71 | 11 | 3.00 | 5.64 | 4.43 | 33 | 8.00 | 35.84 | 28.13 | ||||||||
| 12 | 70 | 50 | 3.00 | 6.84 | 5.37 | 42 | 140 | 80 | 4.00 | 16.96 | 13.31 | 12 | 4.00 | 7.36 | 5.78 | 34 | 140 | 4.00 | 21.76 | 17.08 | |||
| 13 | 4.00 | 8.96 | 7.03 | 43 | 5.00 | 21.00 | 16.48 | 13 | 60 | 2.50 | 5.75 | 4.51 | 35 | 5.00 | 27.00 | 21.20 | |||||||
| 14 | 5.00 | 11.00 | 8.64 | 44 | 6.00 | 24.96 | 19.59 | 14 | 3.00 | 6.84 | 5.37 | 36 | 6.00 | 32.16 | 25.25 | ||||||||
| 15 | 80 | 40 | 2.50 | 5.75 | 4.51 | 45 | 150 | 100 | 4.00 | 19.36 | 15.20 | 15 | 4.00 | 8.96 | 7.03 | 37 | 8.00 | 42.24 | 33.16 | ||||
| 16 | 3.00 | 6.84 | 5.37 | 46 | 5.00 | 24.00 | 18.84 | 16 | 5.00 | 11.00 | 8.64 | 38 | 160 | 4.00 | 24.96 | 19.59 | |||||||
| 17 | 4.00 | 8.96 | 7.03 | 47 | 6.00 | 28.56 | 22.42 | 17 | 70 | 3.00 | 8.04 | 6.31 | 39 | 5.00 | 31.00 | 24.34 | |||||||
| 18 | 5.00 | 11.00 | 8.64 | 48 | 8.00 | 37.44 | 29.39 | 18 | 4.00 | 10.56 | 8.29 | 40 | 6.00 | 36.96 | 29.01 | ||||||||
| 19 | 60 | 3.00 | 8.04 | 6.31 | 49 | 160 | 80 | 4.00 | 18.56 | 14.57 | 19 | 5.00 | 13.00 | 10.21 | 41 | 8.00 | 48.64 | 38.18 | |||||
| 20 | 4.00 | 10.56 | 8.29 | 50 | 5.00 | 23.00 | 18.05 | 20 | 80 | 3.00 | 9.24 | 7.25 | |||||||||||
| 21 | 5.00 | 13.00 | 10.21 | 51 | 6.00 | 27.36 | 21.48 | 21 | 4.00 | 12.16 | 9.55 | ||||||||||||
| 22 | 90 | 40 | 3.00 | 7.44 | 5.84 | 52 | 8.00 | 35.84 | 28.13 | 22 | 5.00 | 15.00 | 11.78 | ||||||||||
| 23 | 4.00 | 9.76 | 7.66 | 53 | 180 | 100 | 4.00 | 21.76 | 17.08 | 方矩形鋼管理論重量計算表： 正方形和長方形(矩形)截面碳鋼鋼管每米重量單位： kg/m(千克/米), lb/ft(磅/英尺)。 ? 公式:kg/m = (Oc - 4Wt)× Wt×0.00785 其中：Oc是鋼管外周長，Wt是鋼管壁厚；?正方形Oc=4×a?；長方形Oc=2a+2b；a,b是邊長。 通俗的解釋為：4×壁厚×(邊長-壁厚)×7.85? 其中，方管邊長和壁厚都以毫米為單位，直接把數值代入上述公式，得出即為每米方管的重量。 如30×30×2.5毫米的方管，按上述公式即可算出其每米重量為：? 4×2.5×(30-2.5)×7.85=275×7.85=2158.75克，即約2.16公斤。 當壁厚和邊長都以毫米為單位時，4×壁厚×(邊長-壁厚)算出的是每米長度方管的重量，以立方厘米為單位，再乘以鐵的比重每立方厘米7.85克，得出即為每米方管以克為單位的重量。 |
|||||||||||||
| 24 | 5.00 | 12.00 | 9.42 | 54 | 5.00 | 27.00 | 21.20 | ||||||||||||||||
| 25 | 50 | 3.00 | 8.04 | 6.31 | 55 | 6.00 | 32.16 | 25.25 | |||||||||||||||
| 26 | 4.00 | 10.56 | 8.29 | 56 | 8.00 | 42.24 | 33.16 | ||||||||||||||||
| 27 | 5.00 | 13.00 | 10.21 | 57 | 200 | 100 | 4.00 | 23.36 | 18.34 | ||||||||||||||
| 28 | 60 | 3.00 | 8.64 | 6.78 | 58 | 5.00 | 29.00 | 22.77 | |||||||||||||||
| 29 | 4.00 | 11.36 | 8.92 | 59 | 6.00 | 34.56 | 27.13 | ||||||||||||||||
| 30 | 5.00 | 14.00 | 10.99 | 60 | 8.00 | 45.44 | 35.67 | ||||||||||||||||
